絶縁リング貼り付け、検査、バーコードスキャン機能を備えた自動円筒形細胞選別機

絶縁リング貼り付け、検査、バーコードスキャン機能を備えた自動円筒形細胞選別機

導入

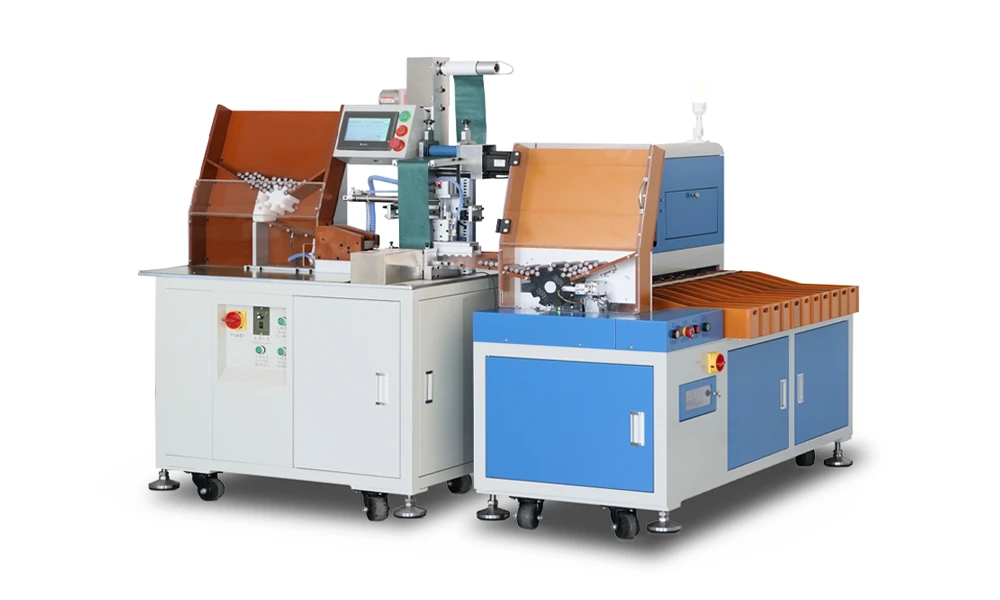

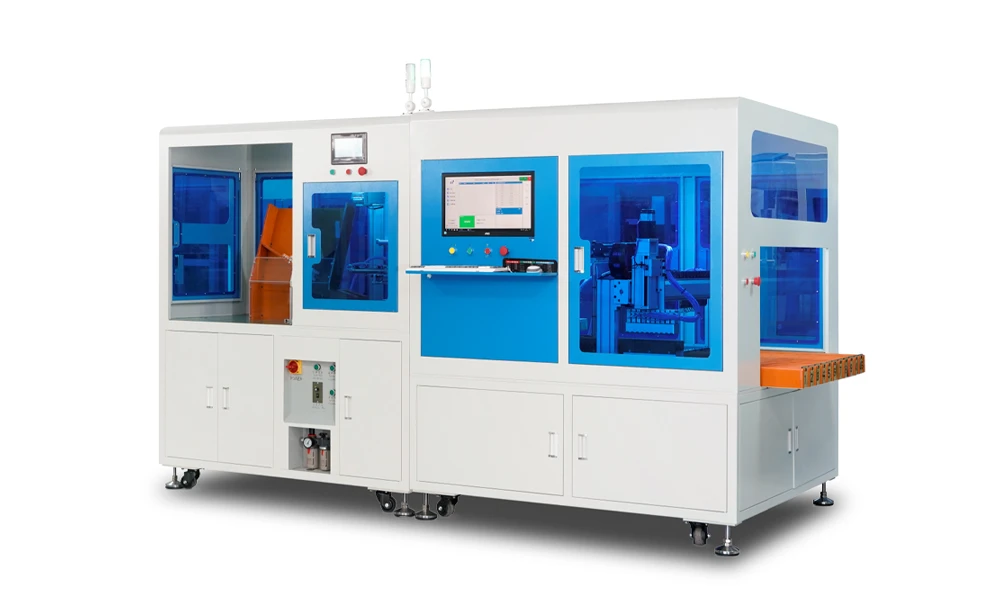

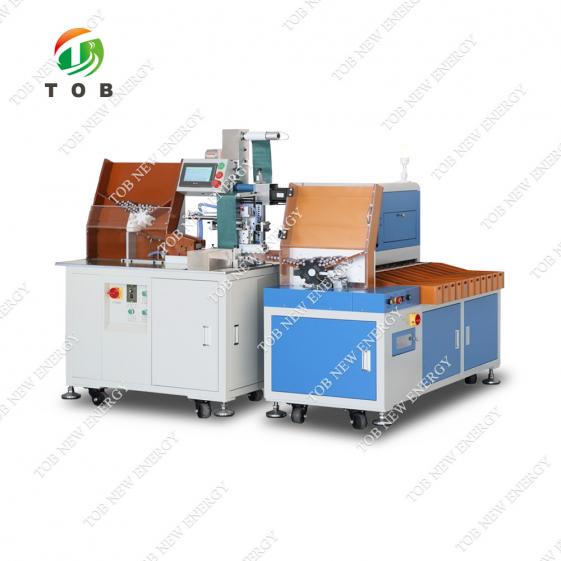

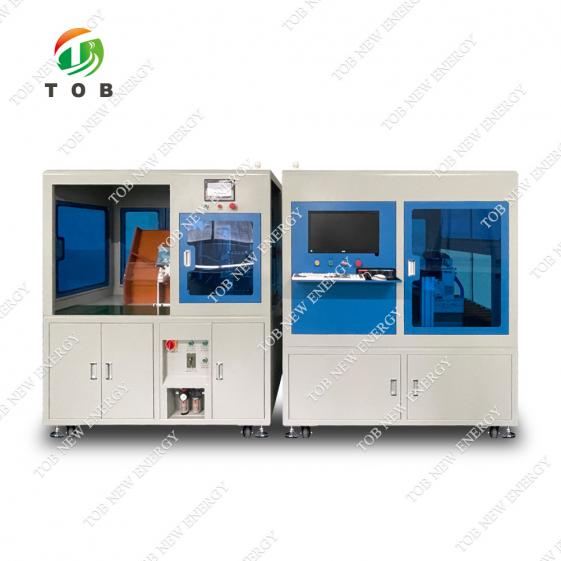

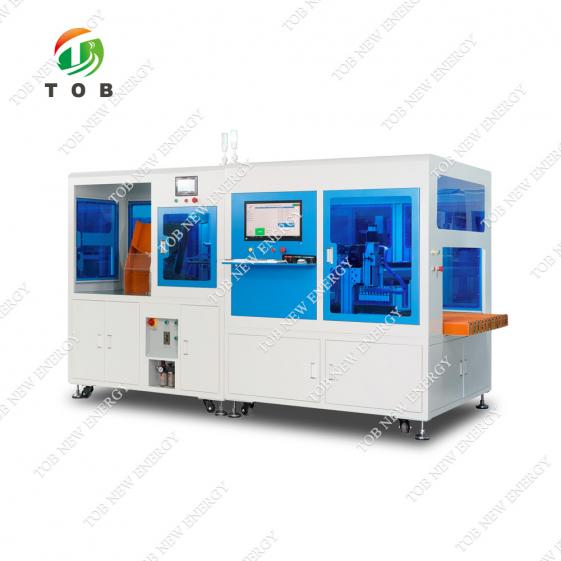

TOB-4518B自動円筒形セル選別機は、絶縁リングの貼り付け、高精度電圧・内部抵抗試験、バーコードスキャン、マルチチャンネル選別機能を統合しています。18650、21700、26650、32700セルに対応し、リチウムイオン電池生産ラインにおける効率的な選別、品質管理、MESデータ追跡を可能にします。

円筒形電池の製造において、内部抵抗と電圧の均一性は、グループ化戦略、パックバランス性能、および長期サイクル安定性を直接的に左右します。同時に、電池モジュールの組み立て時に電気的絶縁と安全性を確保するためには、適切な絶縁リングの適用が不可欠です。

このシステムは、これらの重要なプロセスを単一のプラットフォームに統合することで、試作環境と量産環境の両方において、高スループット処理、安定した分類、および完全なデータトレーサビリティを実現します。

関数

TOB-4518Bは、PLC制御のワークフローを通じて、絶縁リングの塗布、電圧および内部抵抗の試験、バーコードスキャン、円筒形セルの多段階選別を自動的に完了するように設計されています。

細胞は手動でホッパーに投入され、コンベアシステムによって搬送されます。機械は自動的に絶縁リングを取り付け、高精度の電圧および内部抵抗測定を行い、細胞のバーコードをスキャンし、ソフトウェアで定義された閾値に基づいて細胞をあらかじめ定義された等級区分に分類します。

システムはサポートしています 最大10段階のグレーディングレベル（OKビン）と1つのNGチャンネル （1821および2632モデルの場合）下流のバッテリーパック組み立てにおいて、セルを正確にグループ化することを可能にする。

生産能力の面では、この設備は 18650および21700フォーマットの場合、1時間あたり約4000～4500個のセルを処理できます。 、 そして 26650および32700フォーマットの場合、1時間あたり3000～3500セル パイロットスケールと大規模製造の両方の要件との互換性を確保する。

統合高速テストシステムは、 電圧精度は最大0.00001V、内部抵抗精度は0.01mΩです。 信頼性の高い分類と優れた再現性を保証します。

すべての試験データは自動的に記録され、産業用PCに保存されるほか、MESシステムにアップロードできるため、完全なトレーサビリティとプロセス最適化が可能になります。

動作原理とプロセスフロー

このシステムは、PLC、モーションコントロールカード、および産業用PC間の協調制御によって動作します。機械的な動作は制御システムによって実行され、PCはデータ収集と分類ロジックを管理します。

プロセスフロー：

手動積載 → コンベア搬送 → 自動絶縁リング貼り付け → 電圧および内部抵抗試験 → バーコードスキャン → 指定チャネルへの仕分け → データ記録および保存

絶縁リングは、セルへの機械的衝撃を防ぐ緩衝機構を備えた400W可変周波数モーターを使用して取り付けられます。2台のロボットによる搬送により、プロセス全体を通して安定した搬送が保証されます。

選別はサーボ駆動の位置決めモジュールを使用して実行され、高スループット時でも正確な配置と高い再現性を保証します。

機器の構造と設計

この機械は、コンパクトで合理的な構造と小さな設置面積が特徴で、既存の生産ラインへの組み込みに適しています。

フレームは高品質の冷間圧延鋼板とアルミニウム形材構造を組み合わせることで構築されており、機械的な剛性と長期的な安定性を確保しています。

本システムは、移動やレイアウト調整が容易な汎用キャスターを装備しています。音と光による警告、仕分け完了後の自動停止、材料満杯アラーム、故障アラーム、およびクリアリング機能を備えた完全なアラームシステムも搭載しています。

制御アーキテクチャは、モーションコントロールカードと産業用PCを組み合わせた構成を採用している。モーションコントローラは供給、搬送、選別を担い、PCは試験データの取得と分類ロジックを管理する。この分離により、効率が向上し、操作が簡素化される。

技術仕様

動作環境

バッテリー生産ラインへの統合

TOB-4518Bは通常、形成および経年劣化処理後に設置され、モジュール組み立て前のセル等級付けにおける重要なノードとして機能します。

上流工程には、形成キャビネットや劣化試験システムなどが含まれ、下流工程には、セルのグループ化、溶接、バッテリーパックの組み立てなどが含まれる。

セルを正確な電圧と内部抵抗の基準に基づいて選別することで、このシステムはパックの一貫性を大幅に向上させ、不均衡のリスクを低減し、バッテリー全体の性能を向上させます。

TOB-4518Bは、絶縁リングの塗布、高精度検査、バーコードによるトレーサビリティ、および多段階選別を単一のシステムに統合しています。
最大10段階の等級付け、高い試験精度、そして毎時最大4500セルの処理能力を備えたこの装置は、円筒形リチウムイオン電池の製造において、信頼性が高く拡張性のあるソリューションを提供し、試作生産から大量生産まで、あらゆる産業用途をサポートします。

型番：TOB-4518B 自動円筒形細胞選別絶縁リング貼り付け、検査およびバーコードスキャンシステム	シンプルな代替案： 絶縁リング貼り付け機： TOB-450-1821 、 円筒形細胞選別機： TOB-1810B
