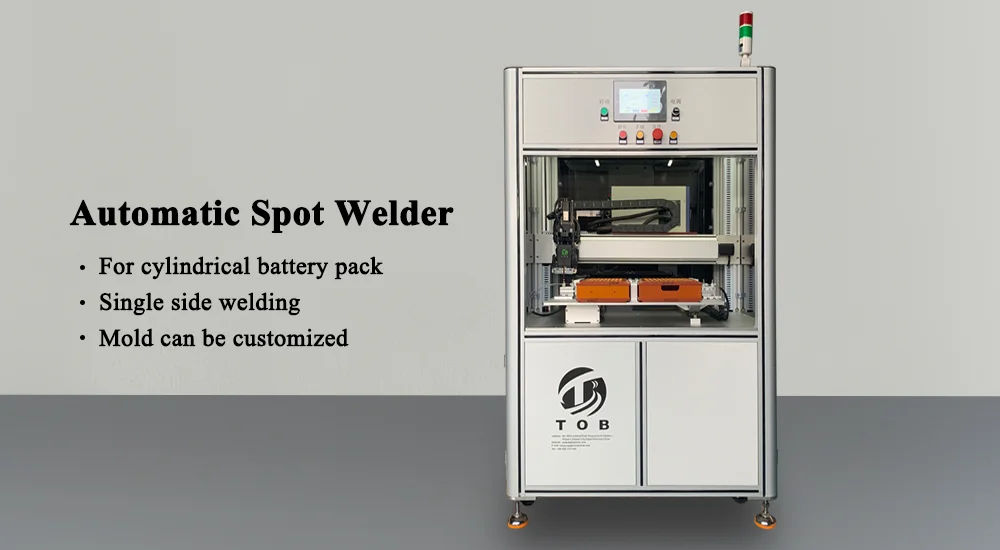

円筒形バッテリーパック自動スポット溶接機

円筒形バッテリーパック自動スポット溶接機

仕様

円筒形バッテリーパック組立用工業用自動溶接

TOB-SW-8000A-500自動片面溶接機は、円筒形リチウム電池パックの高速、安定、かつ再現性の高い溶接を実現するために設計されています。18650/21700電池モジュールの製造、エネルギー貯蔵パック、電動工具用バッテリー、EV用バッテリーサブアセンブリなど、幅広い用途に使用されています。

このシステムは、サーボ駆動の位置決めシステム、リアルタイムの電流監視、水冷式溶接構造を備えており、長時間の生産でも高い溶接歩留まりと一貫した接合品質を実現します。

これにより、パイロットラインだけでなく、小規模から中規模の大量生産環境にも適しています。

この溶接機が実際の生産で優れたパフォーマンスを発揮する理由

基本的なバッテリー溶接機とは異なり、TOB-SW-8000A-500 は、ピーク速度だけでなく産業安定性を重視して設計されています。

安定した溶接圧力

一体型の水冷システムにより、溶接ヘッドと圧力構造の熱安定性が維持されます。

これにより、溶接の弱化や電極の摩耗の一般的な原因となる、連続運転中の圧力ドリフトを防止します。

リアルタイム溶接品質管理

システムは溶接電流を継続的に監視します。

偽溶接、弱い溶接、または爆発溶接が検出されると、機械はすぐにアラームを発し、不良パックが次のプロセスに移動するのを防ぎます。

高速でシンプルなプログラミング

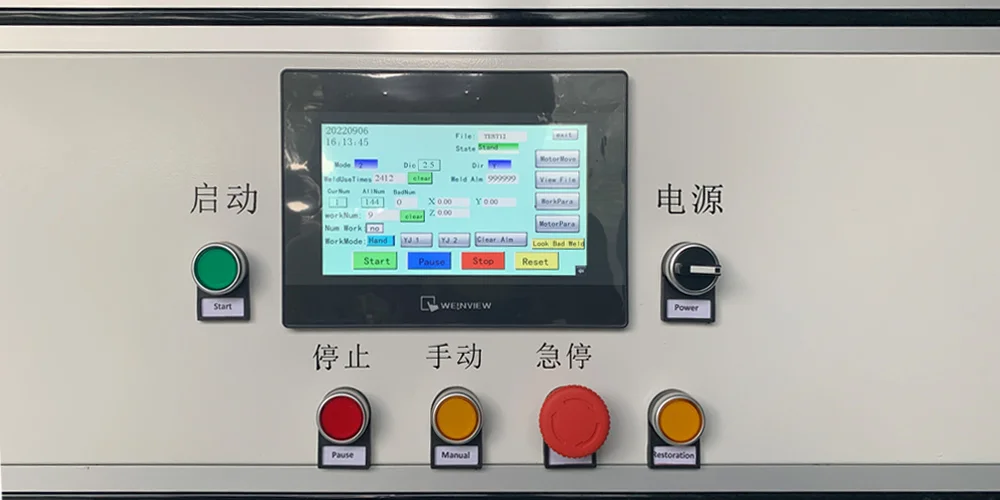

組み込みコントローラーと 7 インチ HMI により、オペレーターは溶接パスを迅速に作成できます。

最大 99 個の溶接プログラムを保存できるため、さまざまなバッテリー レイアウトやセル タイプを簡単に切り替えることができます。

円筒形セルPACKレイアウト用に設計

このマシンは、次のような一般的な円筒形バッテリー形式に最適化されています。

● 18650

● 21700

● 同様の円筒形リチウム電池

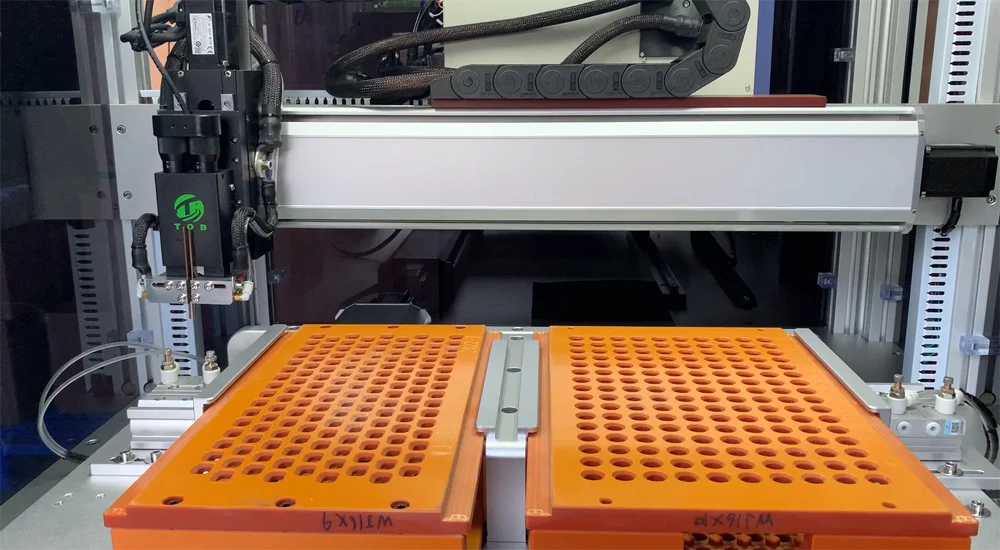

標準治具は、1 回のロード サイクルあたり最大 450 個の 18650 セルをサポートし、中型バッテリー モジュールの効率的な溶接を可能にします。

560 mm (X) × 500 mm (Y) のストロークを備え、エネルギー貯蔵、電動工具、軽量 EV パックなどで使用されるほとんどのバッテリー パック レイアウトをカバーします。

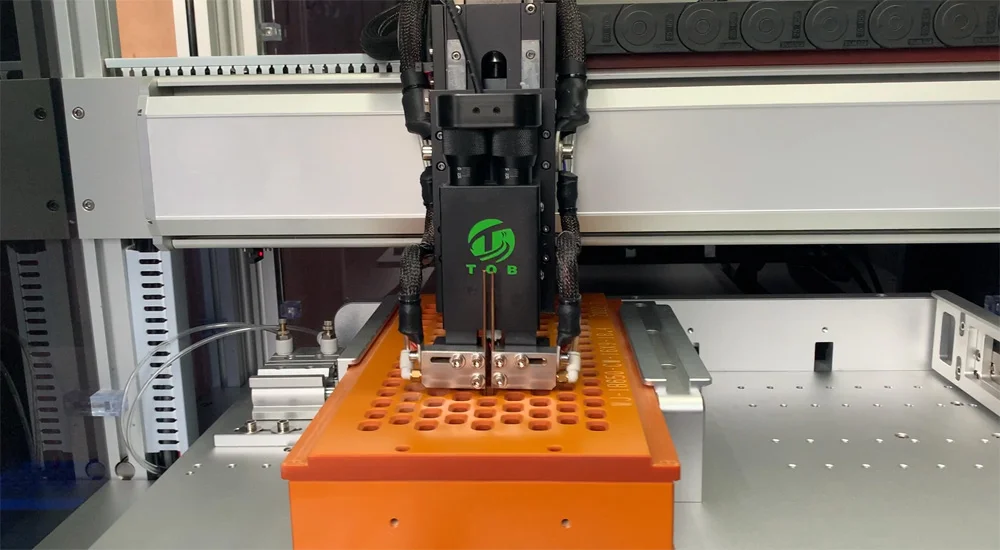

工業用精度を備えた高速モーション

溶接ヘッドは、精密リニアガイドレール（HIWIN / TBI）と組み合わせたサーボ + ステッピングモーターシステムによって駆動されます。

これにより、次のことが保証されます。

●スムーズな加速と減速

● 正確な位置決め

● 長期的な機械的安定性

最大伝達速度は1000mm/sに達し、密集した溶接パターンでも速度と位置決め精度を維持できます。

生産効率

● 溶接速度：溶接点あたり0.3～0.5秒

● 処理能力：1時間あたり約2,500～3,000点の溶接

● 積載容量：最大450個の円筒形セル（18650標準）

これにより、1 人のオペレーターが安定した予測可能なバッテリー パックの溶接ワークフローをサポートできます。

すべての主要コンポーネントは、信頼性とメンテナンスの容易さを確保するために、よく知られた産業ブランドから提供されています。

動作環境

このマシンは工場の条件に合わせて製造されています:

● 温度: −30℃～50℃

● 湿度: 55% RH 以下

● 強い電磁干渉がない

● 腐食性や粉塵による汚染がない

これにより、通常のバッテリー生産工場での安定した運用が可能になります。

TOBのバッテリーマシンが世界中で使用されている理由

TOB のバッテリー マシンは、安定した溶接品質、追跡可能なプロセス制御、長期的な信頼性を必要とするバッテリー メーカー、研究機関、システム インテグレーターによって広く使用されています。

TOB-SW-8000A-500は、低価格帯のスポット溶接機として設計されたものではありません。生産ニーズに合わせて拡張可能な、真のバッテリーパック溶接ワークステーションとして設計されています。

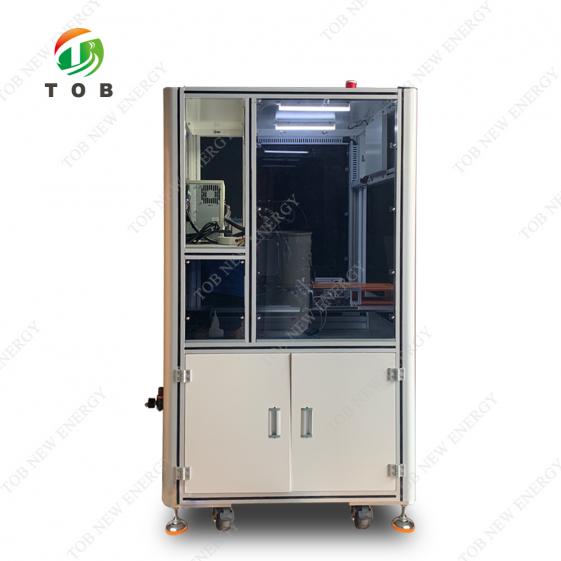

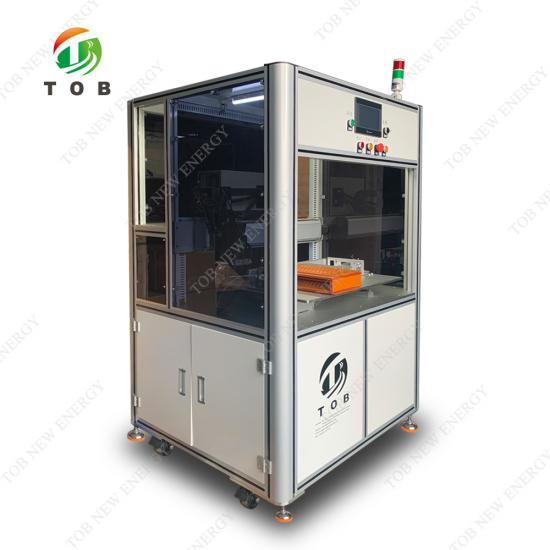

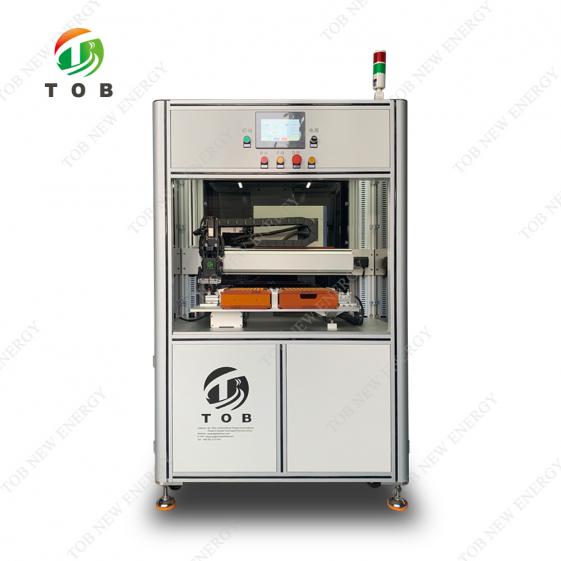

製品展示
