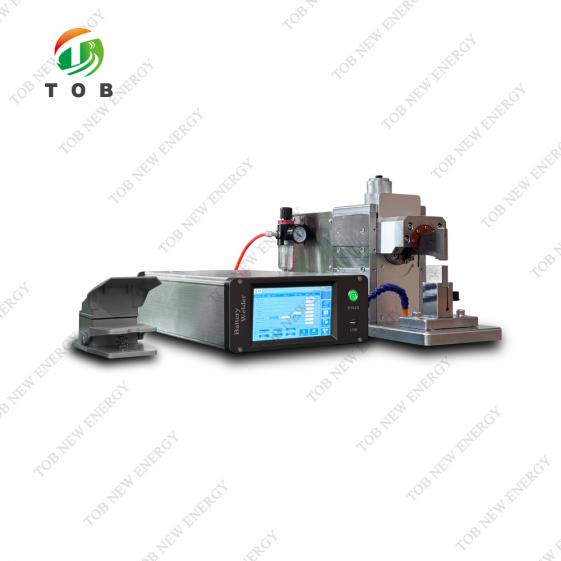

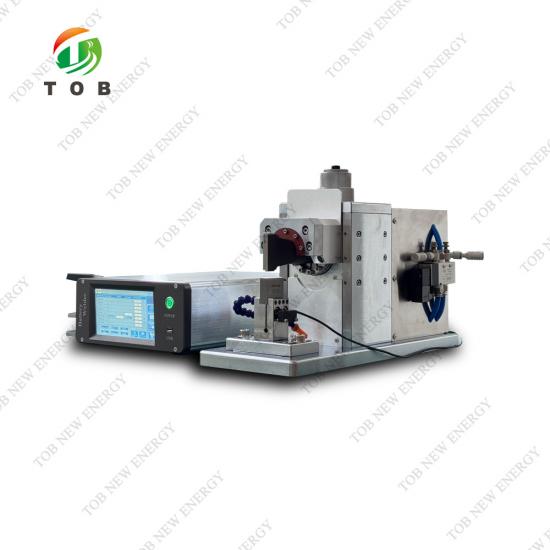

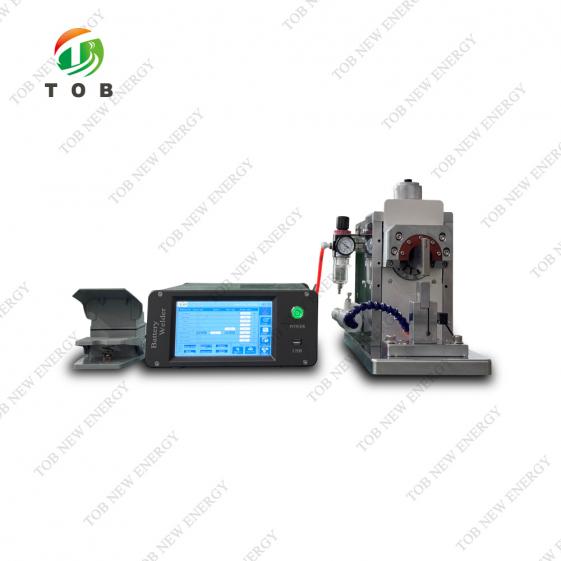

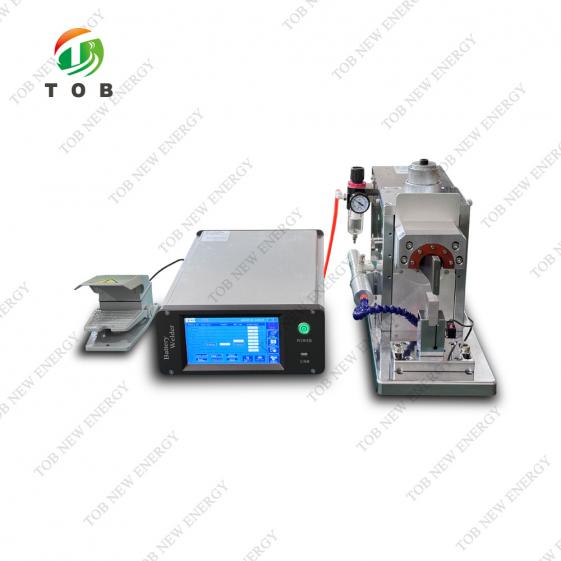

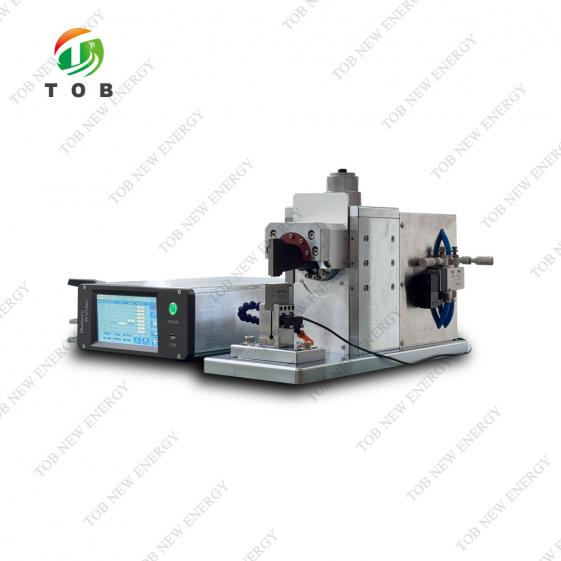

6000W超音波スポット溶接機
Loading...
6000W Ultrasonic Spot Welding Machine 6000W Ultrasonic Spot Welding Machine 6000W Ultrasonic Spot Welding Machine 6000W Ultrasonic Spot Welding Machine

角柱セル用6000W超音波スポット溶接機

TOB-USW-6000W 角柱セル超音波スポット溶接機は、積層プロセスによる多層タブ溶接を備えた多層箔に使用され、陽極と陰極の両方に適しています。

  • ブランド:

    TOB NEW ENERGY

  • 商品番号。:

    TOB-USW-6000W

  • 注文（moq）:

    1

  • お支払い:

    L/C, T/T

  • 製品の起源:

    China

  • 出荷港:

    XIAMEN
今すぐお問い合わせ
製品の詳細

角柱セル用6000W超音波スポット溶接機


仕様

TOB-USW-6000W 角柱セル超音波スポット溶接機は、積層プロセスによる多層タブ溶接を備えた多層箔に使用され、陽極と陰極の両方に適しています。


アイテム

名前

基板材料

銅板と銅板の溶接

銅板の厚さ0.5～1mm

1層溶接1層

1.2+1.2mm溶接

1.2+1.2mm welding

0.5+0.5mm溶接

0.5+0.5mm welding

溶接モード


2.1 溶接領域

(6-8) mm *(6-8) mm

2.2溶接時間

0.2秒以内/回

2.3圧力

0～1MPa、調整可能

2.4 時間

0～60秒、調整可能

2.5溶接ヘッドの寿命

陰極 ≥500000回

アノード ≥160000回

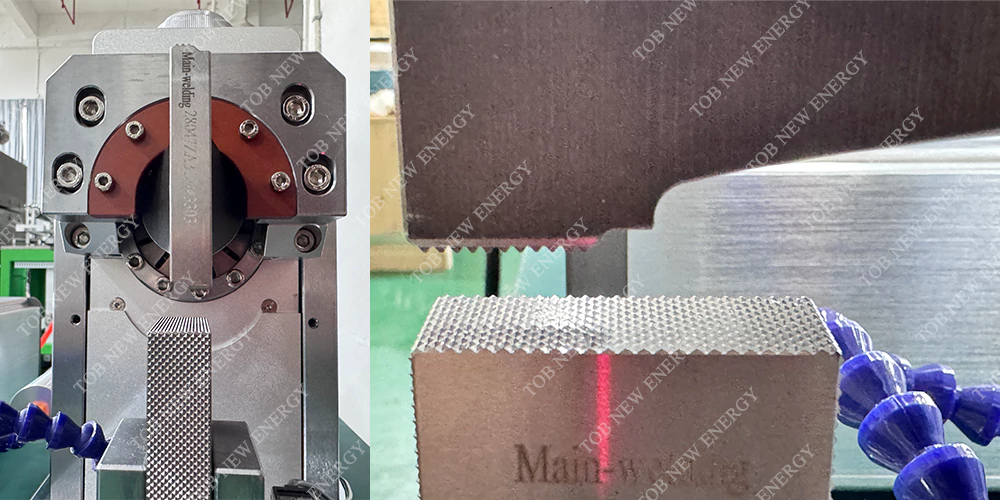

溶接ヘッド規格


3.1 溶接ヘッド材質

輸入高速度鋼

3.2 はんだ付け接合部は

≥0.2mm

3.3 1つの溶接ヘッドの溶接面積

2個または4個

3.4 振幅調整範囲

3～10μm

トランスデューサー


4.1 トランスデューサー間の周波数差

≤400Hz

4.2 トランスデューサー間のインピーダンス差

≤4Ω

4.3 トランスデューサ間の静電容量差

≤400PF

4.4 トランスデューサと外殻の絶縁抵抗

≥30MΩ

4.5 許容電力

出力電力≥800W

5.超音波発生装置


5.1 周波数制御モード

自動周波数追跡

5.2 定振幅関数

スイッチング電源 定電圧定電流

5.3 振幅無段階調整可能

無段階調整可能

5.4 回路技術

インテリジェントデジタル回路、高度なCPU中央処理システム、エネルギーモード、電力モード、時間モード、周波数自動追跡、品質管理上限および下限アラーム機能を備えています。

溶接結果


6.1外観

仮想溶接なし、溶接の浸透なし、漏れなし、溶接はしっかり、はんだ接合部は完全かつ明確、損傷により箔が引き裂かれ、TAB の残留物の 80% が残りました。

6.2 溶接引張強度

≥25N

6.3 製品合格率

≥99.8％（材料が適格である）

設備の設計寿命

8～10年


機器コンポーネント

  • 装置の動作原理：トランスデューサーは、超音波周波数の高出力振動信号を対応する周波数の機械エネルギーに変換し、それを溶融する必要がある金属板の界面に適用します。これにより、金属板が瞬間加熱され、金属格子内の粒子が始動し、金属板内の分子が相互浸透によって溶融します。
  • 設備コンポーネント：金属溶接機は主に超音波発生器、トランスデューサー、金型、空気圧部品、フレームなどで構成されています。


モデル

超音波周波数

超音波パワー

空気圧

溶接時間

電圧

重さ

TOB-USW-6000W

20KHz

6000W

≥0.6MPa 80L/分

0.2秒以内

220V/50Hz

約60kg、

テーブルなし


機器の機能的特徴

  • インテリジェントデジタル回路、高度なCPU中央処理システム。
  • エネルギーモード、電力モード、時間モードの複数のインテリジェント制御モードを備えています。
  • 超音波周波数自動追跡；
  • エネルギー、時間、電力、各種上限・下限品質アラーム機能。

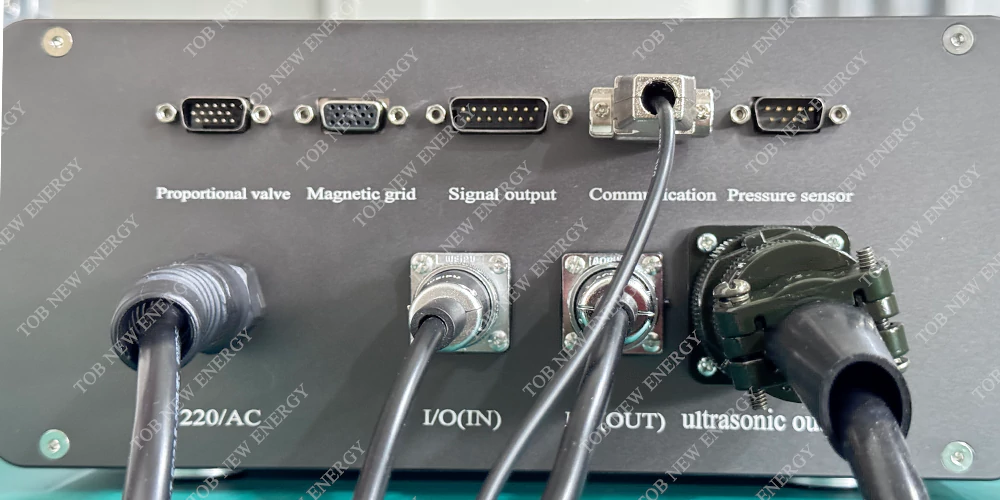

  • DO信号：溶接機アラーム、準備完了、超音波送信中のIO信号出力
  • DI信号：緊急停止、結婚式開始。
  • 485通信プロトコル、データの受信とアップロード
  • 超音波装置はアクティブ制御されます（24V補助電源付き）


装備サイズ（参考）

  • 発電機サイズ（幅 x 長さ x 高さ）：535mm x275mm x125mm；重量：15~20KG
  • マシンヘッドサイズ（L x W x H）：434mm x300mm x543mm；重量：30~35KG。
  • 作業台サイズ（L x W x H）：900mm x800mm x（720～820高さ調節可能）mm。

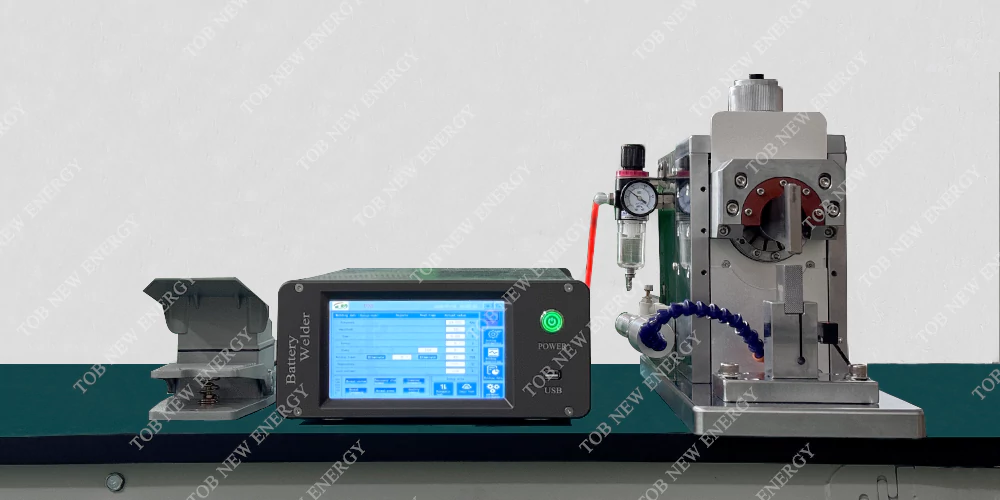

製品展示

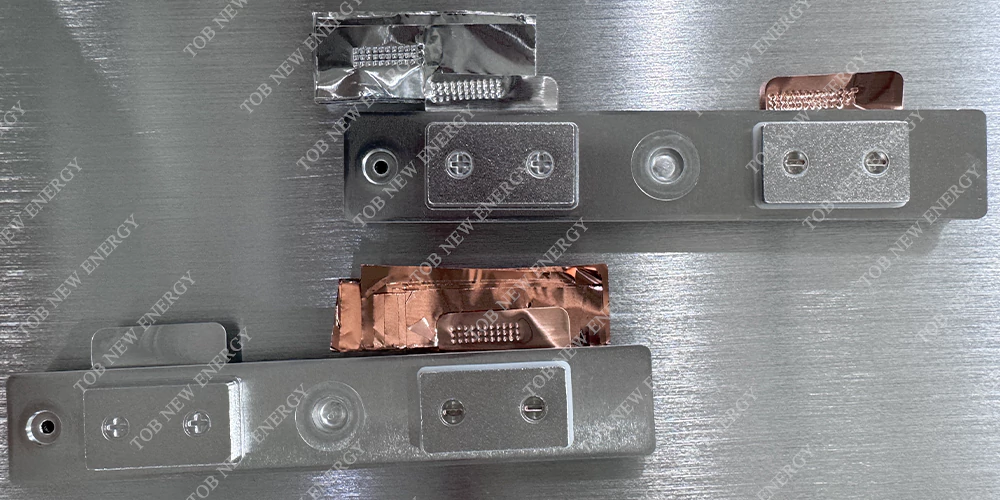

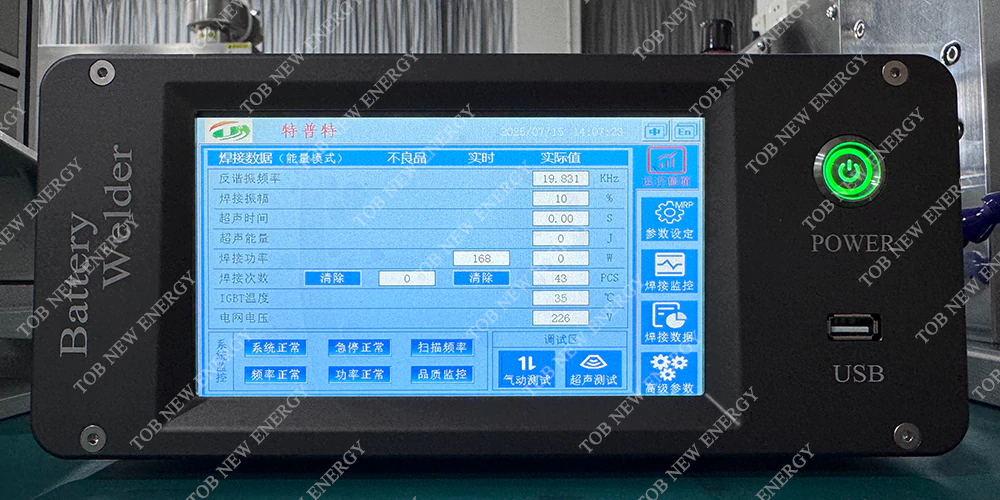

6000W Ultrasonic Spot Welding Machine for Prismatic Cell

6000W Ultrasonic Spot Welding Machine for Prismatic Cell

6000W Ultrasonic Spot Welding Machine for Prismatic Cell

6000W Ultrasonic Spot Welding Machine for Prismatic Cell

6000W Ultrasonic Spot Welding Machine for Prismatic Cell
