5V300A 高電流角形セル試験治具

TOB-MDCJ-F1-8CH-D1 角形セル試験治具、定格300A / 5V、さまざまな角形セルサイズに対応する調整可能な構造。M6端子、アダプターケーブル、および≥16mm²のプローブ接触面積を備えています。バッテリーの研究開発、フォーメーションおよびグレーディングに最適です。

ブランド:
TOB NEW ENERGY
商品番号。:
TOB-MDCJ-F1-8CH-D1
注文（moq）:
1
お支払い:
L/C,T/T
製品の起源:
China
出荷港:
XIAMEN

今すぐお問い合わせ

製品の詳細

5V300A大電流角形セル試験治具

概要

TOB-MDCJ-F1-8CH-D1バッテリー試験治具は角形セル向けに設計されており、最大300 Aの電流および5 Vの電圧範囲に対応します。完全調整可能な設計により、幅広いセル寸法に対応します。M6電圧端子および電流端子と、付属のアダプターケーブルにより、バッテリー試験時に信頼性が高く便利な接続を提供します。

仕様

モデル	TOB-MDCJ-F1-8CH-D1
試験電流	300 A
セル長さ（L）	80～230 mm
セル幅／厚さ（W）	20～80 mm
セル高さ（H）	80～220 mm
タブ間隔	55～150 mm
電圧端子サイズ	M6
電流端子サイズ	M6
アダプターケーブル	付属
重量	6.5 kg
プローブ接触面積	≥16 mm²

特長

大電流対応– 高レート充放電試験向けに最大300 Aの連続電流に対応。
調整可能な設計– 3方向調整（長さ、幅、高さ、タブ間隔）により、複数の角形セル形式に対応します。

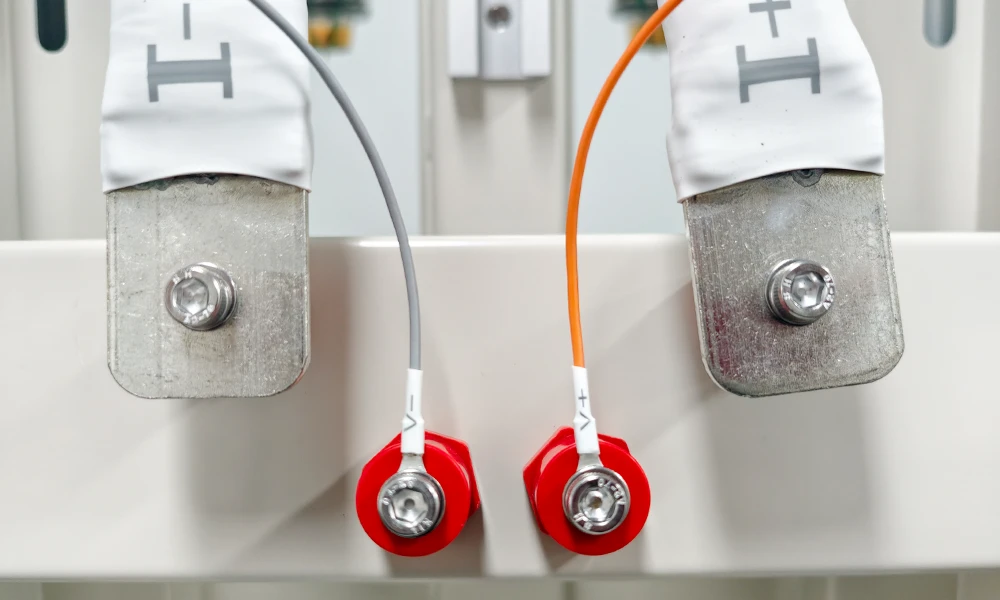

低抵抗接続– M6ボルト端子および≥16 mm²のプローブ接触面積により接触抵抗を低減し、正確な測定を実現します。
プラグアンドプレイ– 試験装置へ直接接続できるアダプターケーブルを付属し、セットアップ時間を短縮します。
堅牢な構造– 高品質な絶縁材と金属部品で構成され、研究室および生産環境での長期的な信頼性を実現します。

用途

リチウムイオンおよびナトリウムイオン角形セルの研究開発検証、フォーメーション、容量選別、サイクル寿命、レート性能試験に適しています。バッテリー製造施設、研究機関、第三者試験ラボで広く使用されています。

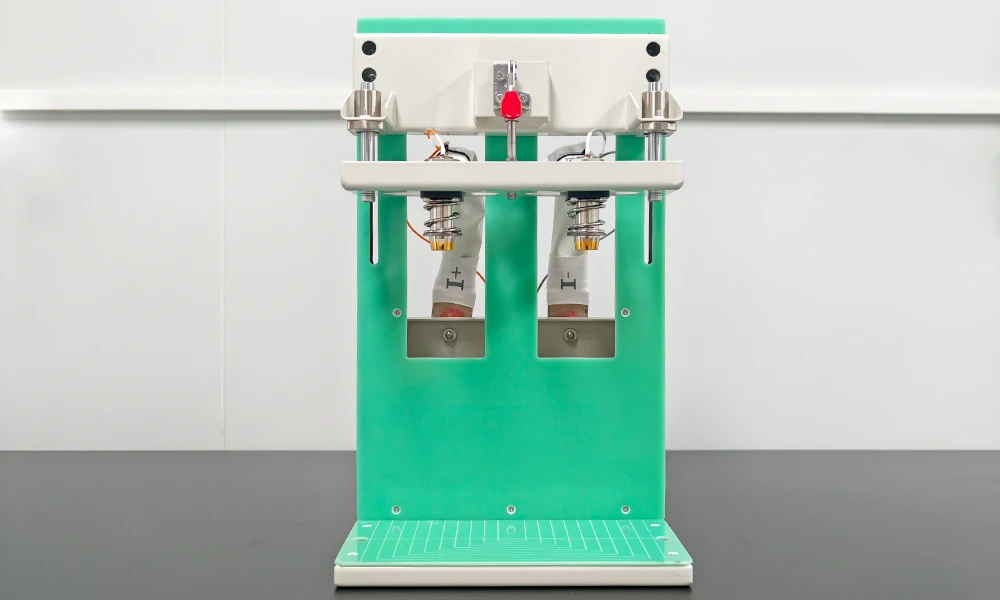

TOB-MDCJ-F1-8CH-D1 5V300A High-Current Prismatic Cell Test Fixture
