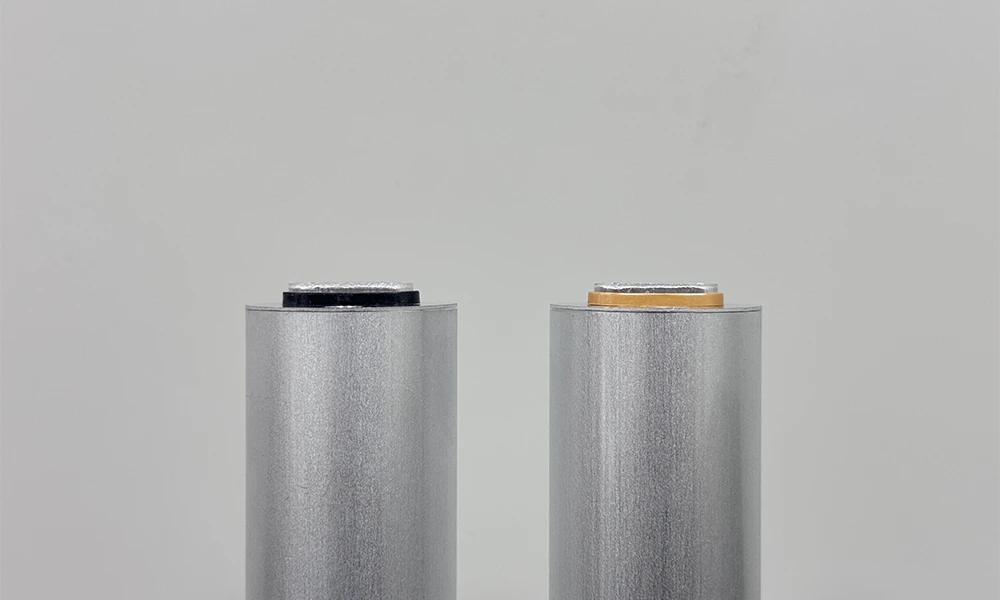

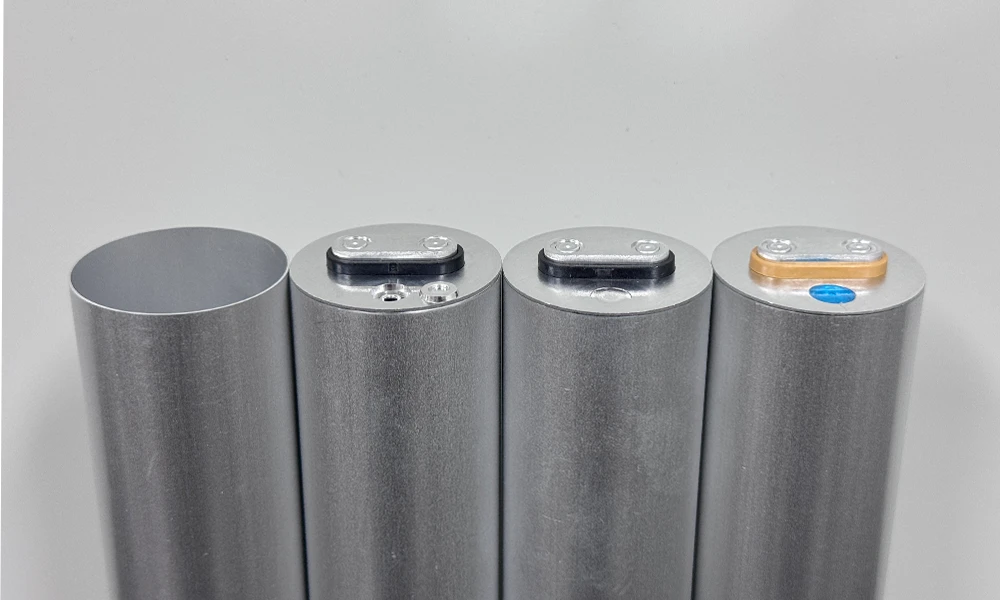

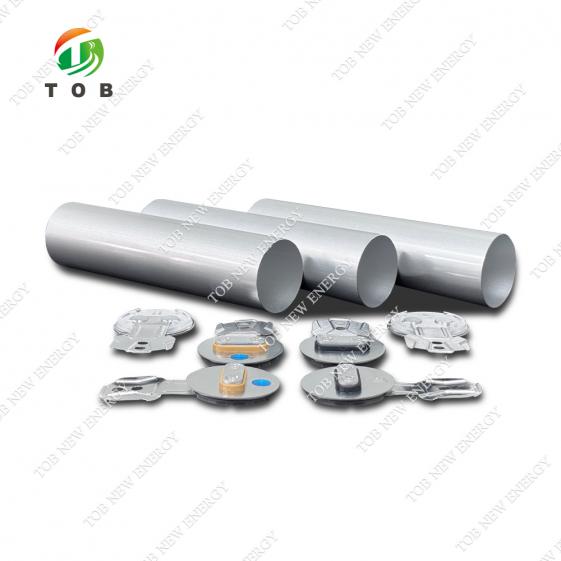

33135 タブレス ナトリウムイオン円筒形電池ケースキット

33135 タブレスナトリウムイオン円筒形バッテリーケースキット | TOB-33135-C-01

概要

TOB-33135-C-01は、33135ナトリウムイオン電池専用の円筒形ケースキットです。全アルミニウム製のタブレス設計を採用し、4つの精密部品で構成されています。タブレス構造とレーザー溶接による組立により、内部抵抗を低減し、放熱性能を向上させることで、大量自動生産の要求に対応します。

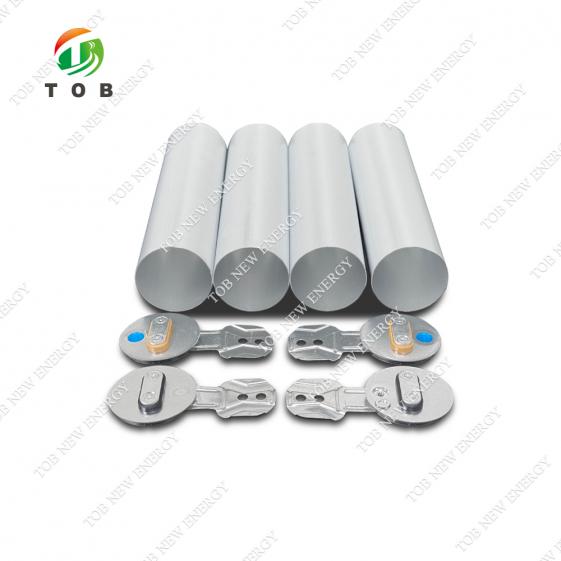

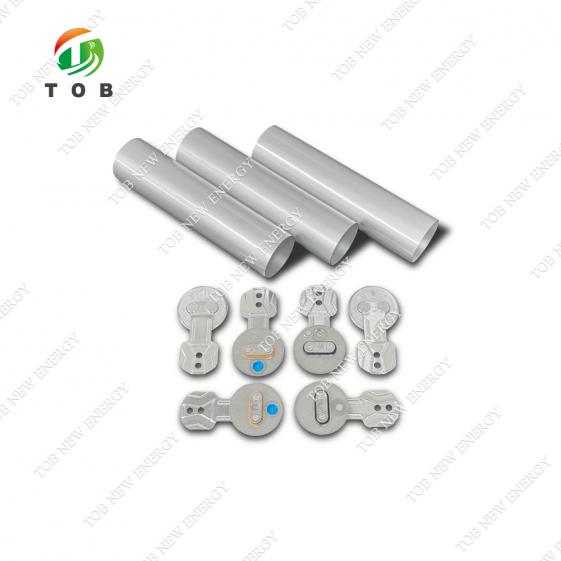

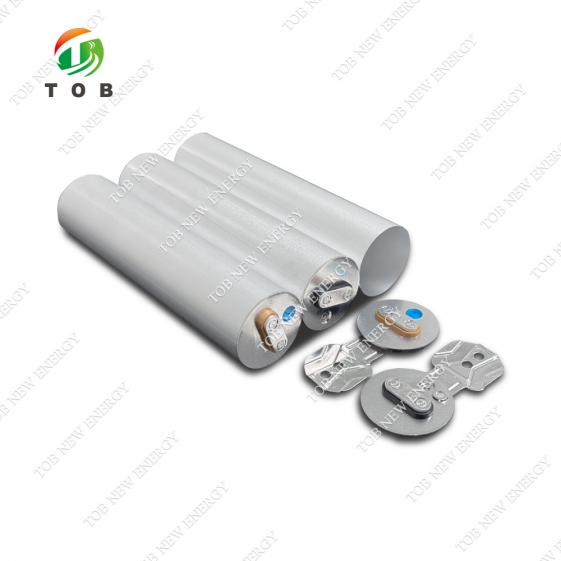

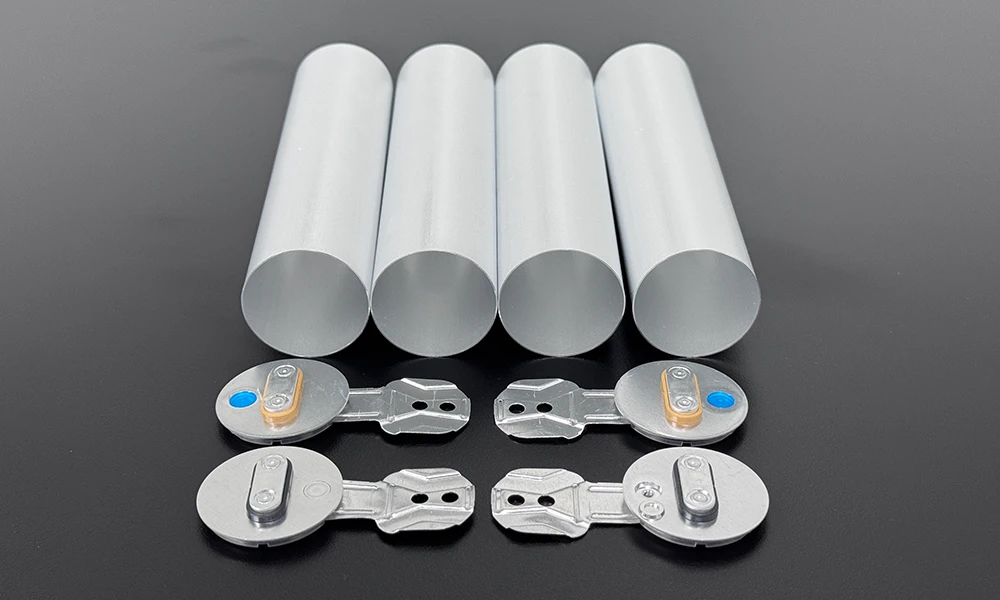

構成部品

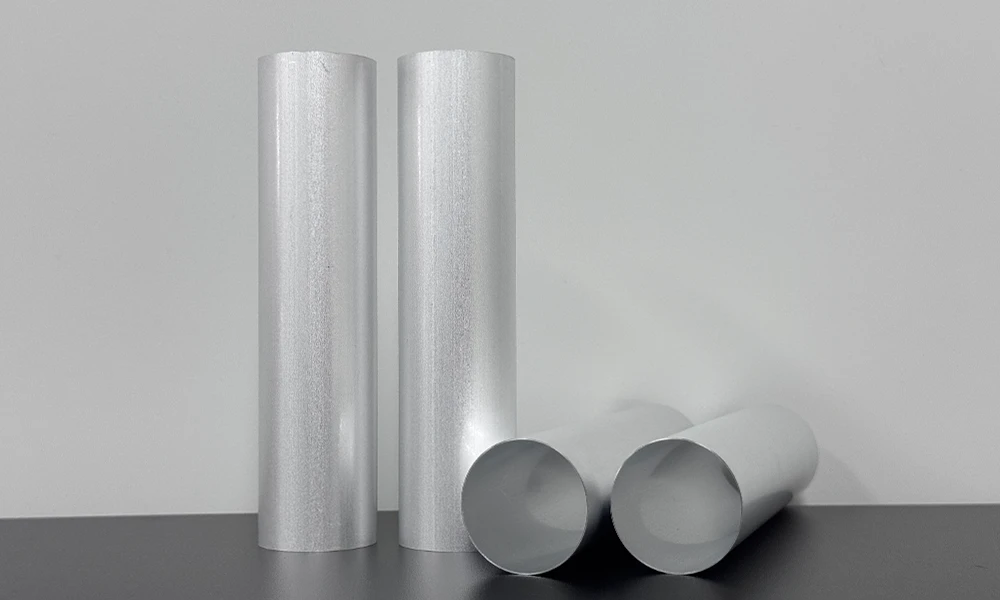

1. 円筒形中空アルミニウム缶

材質:アルミニウム合金

滑らかな内壁と高精度な寸法を備えた一体成形品で、平坦化されたタブレスジェリーロールに対応します。

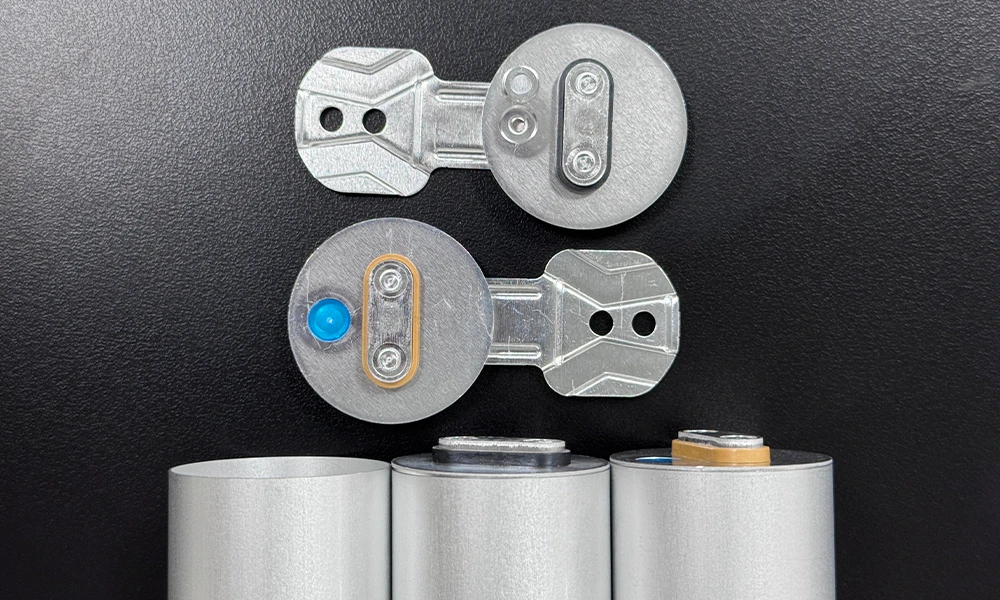

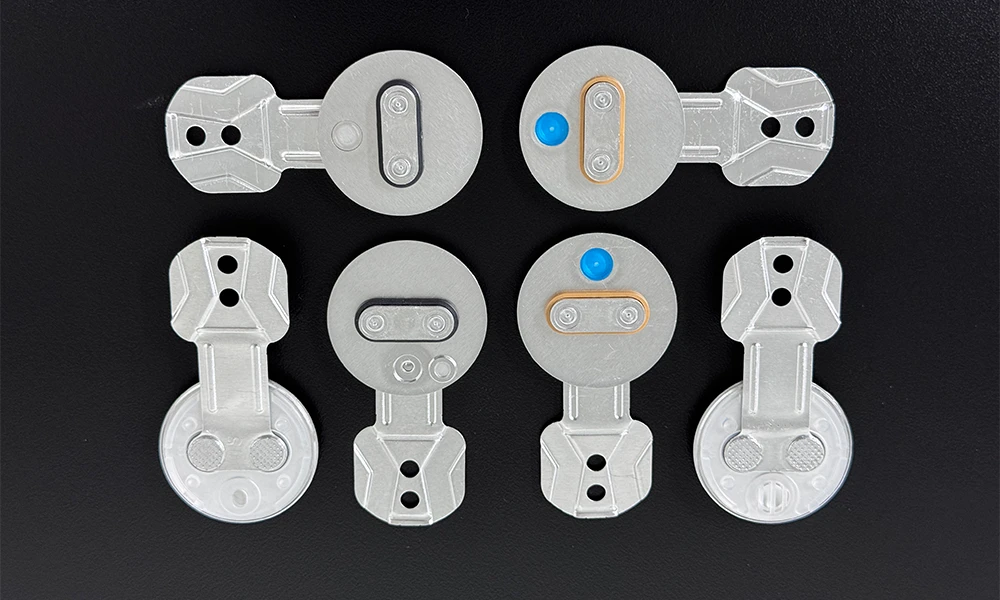

2. 正極キャッププレート（接続タブ一体型）

材質:アルミニウム

組立:正極を平坦化した後、接続タブを正極箔にレーザー溶接します。

キャッププレートには電解液注入口があります。

3. 負極キャッププレート（接続タブ一体型）

材質:アルミニウム

組立:負極を平坦化した後、接続タブを負極箔にレーザー溶接します。

4. 注入口封止釘

材質:アルミニウム

用途:電解液注入後、釘を穴に挿入し、レーザー溶接で封止することで、長期的な気密性を確保します。

特徴

• 軽量な全アルミニウム構造 – セル全体の重量を低減し、エネルギー密度を向上させます。
• タブレス設計 – 高倍率充放電向けに、低内部抵抗と優れた熱管理性能を実現します。
• 接続タブ一体型 – 組立を簡素化し、完全自動レーザー溶接を可能にします。
• 信頼性の高い封止 – 正極側の注入口とレーザー溶接アルミニウムシールにより、長期的な高い信頼性を提供します。
• 高い一貫性 – 精密加工部品により、厳密な公差と高いパッケージング歩留まりを確保します。

用途

電動工具、低速電気自動車、家庭用エネルギー貯蔵システム、通信バックアップ電源、および関連分野で使用される33135円筒形ナトリウムイオンセルの量産に適しています。

仕様
