3050 スーパーキャパシタ セル缶およびカバー

3050 スーパーキャパシタ セル缶およびカバー - TOB-3050-Al

製品概要と最適な用途

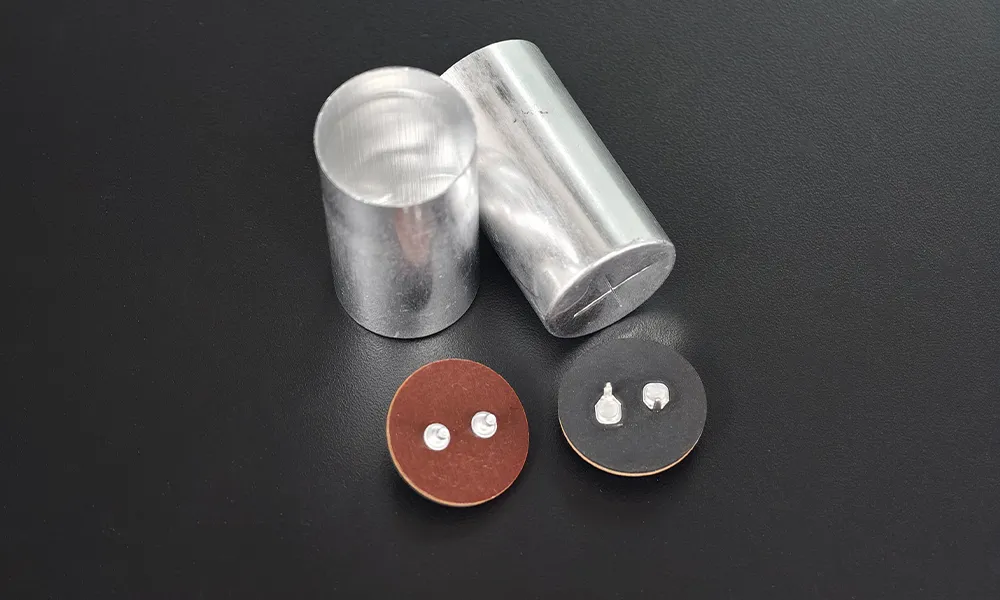

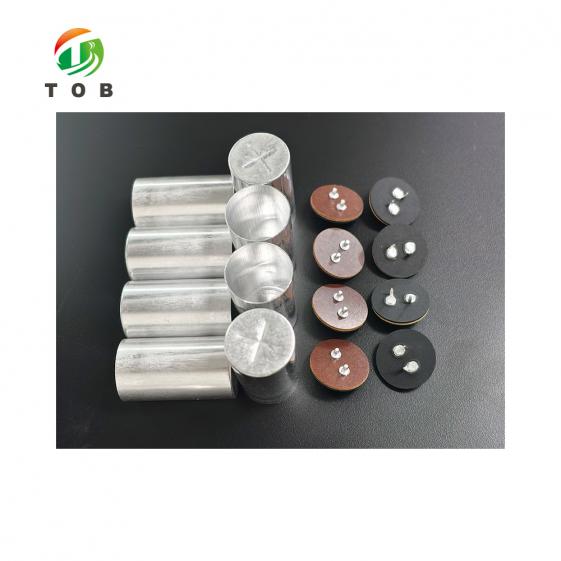

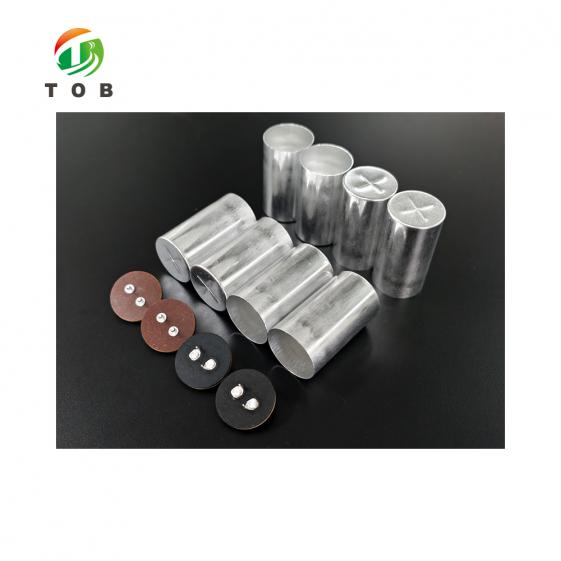

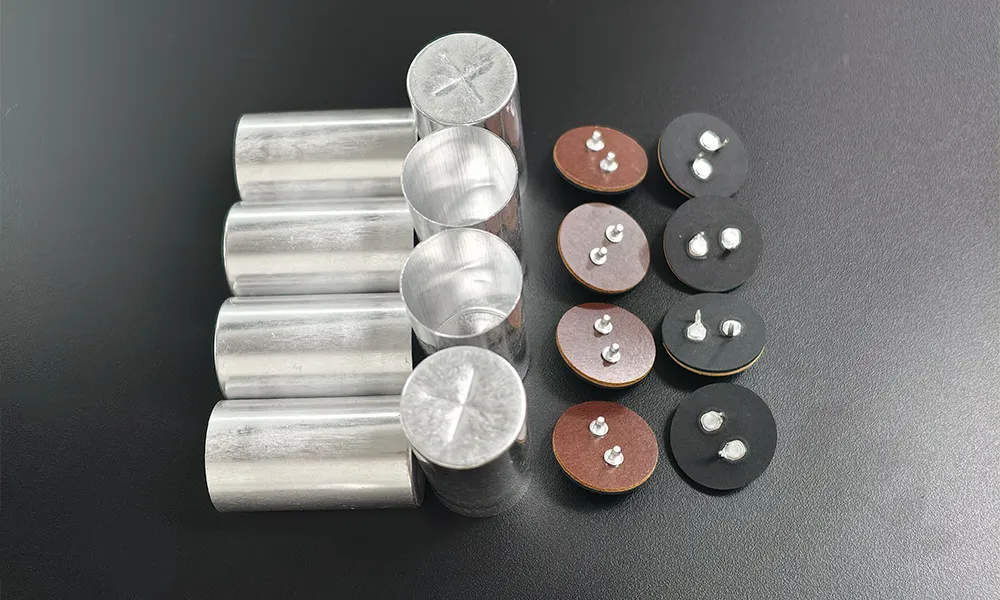

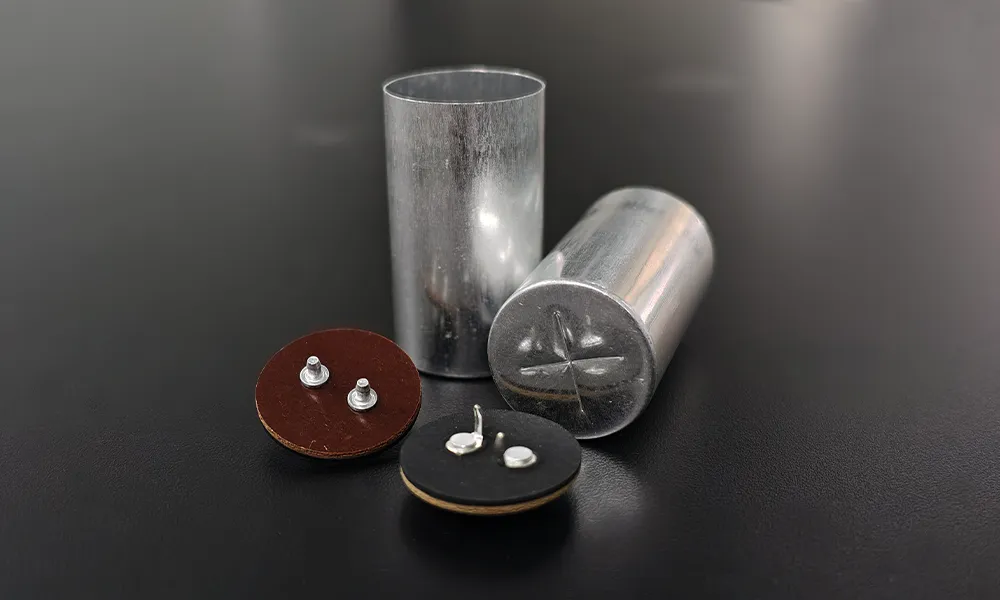

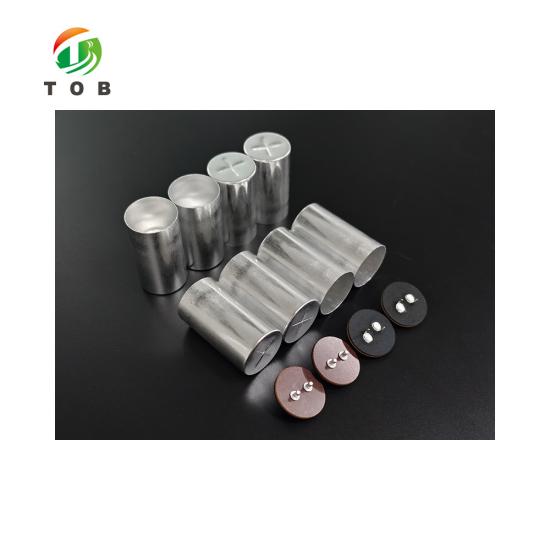

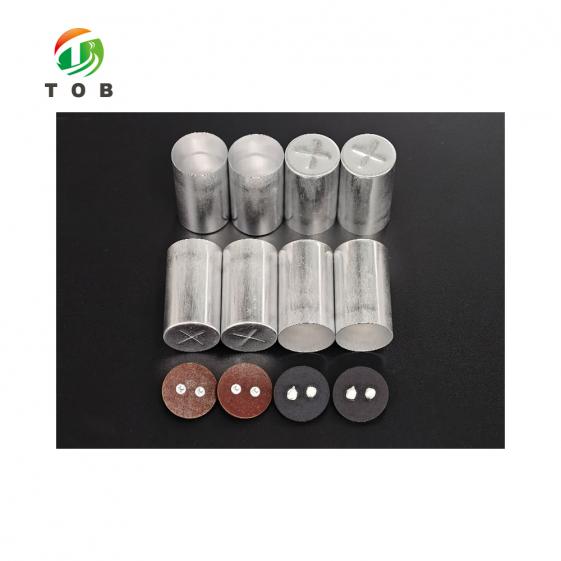

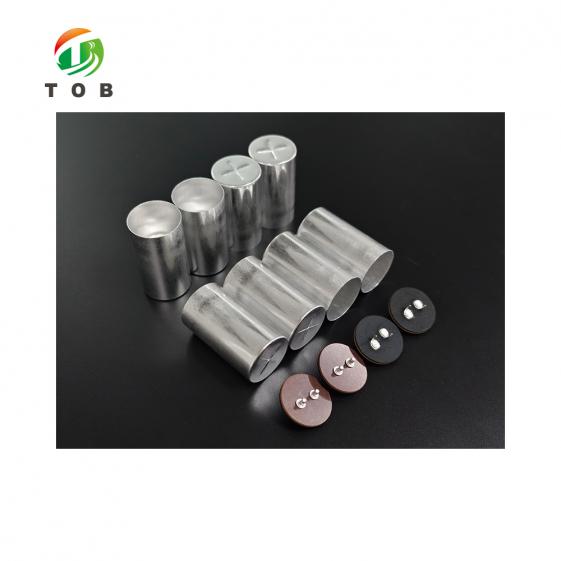

TOB-3050-Al は、3050 スーパーキャパシタ セル用のアルミニウム製セル缶であり、セルを密閉する適合カバーが付属しています。缶の寸法は、内径 28.91 mm、外径 29.78 mm、厚さ 0.49 mm、高さ 53.5 mm です。

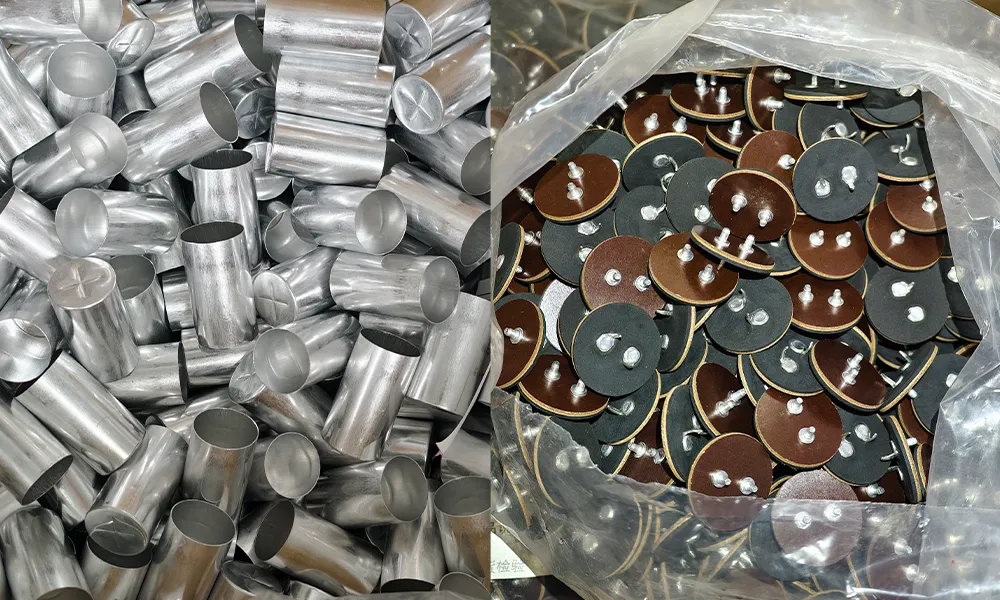

缶とカバーは1つのセットとして供給されるため、セル筐体を構成するこれら2つの部品は、2つの別々のアイテムから調達するのではなく、まとめて発注、受入、計数されます。

最適な用途：

• 3050 スーパーキャパシタ セルの製造
• セル缶とそのカバーを単一の適合供給アイテムとして受け取りたい組立ライン
• 缶がカバーとともに消費されるため、両方の部品を同じスケジュールで管理する必要がある製造ロット
• 初回発注の前に、独自のセル図面と照らし合わせて筐体寸法を確認する必要があるプロジェクト
• その他のフォーマットには不適合：この缶とカバーは 3050 スーパーキャパシタ セル専用に作られています。他のセル フォーマットには流用できません。他のフォーマットには、そのフォーマット用に供給されるケースを使用してください。

3050 スーパーキャパシタ セルを製造中ですか？セル図面をお送りいただければ、内径 28.91 mm および缶の高さ 53.5 mm をそれに照らし合わせて確認いたします。

スーパーキャパシタ組立における缶とカバーの適合位置

缶とそのカバーは、電極とセパレータの巻回および乾燥の後、セルの密閉および注液の前の、セル組立の筐体工程で使用されます。以下の順序は円筒型スーパーキャパシタ ラインにおける一般的な工程フローです。注文を確定する前に、お客様自身のプロセスと照らし合わせて確認してください。

1. 電極の準備 — 集電体の塗布とスリット
2. タブ加工 — タブは巻回前にスーパーキャパシタ タブ打ち抜き機で所定の形状に打ち抜かれます
3. 電極とセパレータをジェリーロール状に巻回した後、乾燥
4. 缶とカバーはここで使用されます — 巻回セルが3050缶に挿入され、カバーがその上の位置に合わせられます
5. カバーアセンブリ — カバーは端子に接合されます スーパーキャパシタキャップ用電動カシメ機
6. 封口 — 缶は溝付けされ、封口されます アルミケーススーパーキャパシタ用グルービング・封口機
7. 電解液注液、洗浄、エイジングおよび検査

TOB-3050-Alの主な技術特性

1. 缶の寸法

• 内径 28.91 mm: 缶の内径であり、挿入予定の巻回セルが通る必要がある寸法です。
• 外径 29.78 mm: 缶の外側であり、したがって溝加工およびシーリング用工具、ならびにライン上のすべてのホルダーに適合しなければならない寸法です。
• 厚さ 0.49 mm: この缶に指定されている厚さの値であり、製品データに記載されているとおりにこのページに掲載されています。
• 高さ 53.5 mm: 缶の高さであり、したがってコア、カバー、および巻き締め代に利用できる上部クリアランスです。

2. 材質

• アルミニウム: 缶はアルミニウムで供給されます。サイズ指定のみでグレードが決定されるわけではないため、注文する前に巻き締めおよび溶接作業に必要なグレードを確認してください。

3. セットでの供給

• 缶とカバーのセット： セルハウジングの2つのパーツが1つのセットとして供給されるため、2つの注文を行わずに、1つの注文ラインで両方の位置をカバーできます。
• 1セットにつき1つのフォーマット： 缶とカバーは3050セルに合わせてサイズ設定されており、他のフォーマットのハウジングとは互換性がありません。

完全な技術仕様

1. 缶の寸法

2. セット構成

選定ガイド：スーパーキャパシタセルへのケースの適合

セルハウジングをあるフォーマットから別のフォーマットに適合させることはできないため、決定は構築するセルによって行われます。TOBはいくつかのスーパーキャパシタケースサイズを供給しており、以下の配置が通常の出発点となります。

実用的な運用の推奨事項

• まず図面と缶を照合してください：初回注文の前に、挿入予定のコアと 28.91 mm の内径および 53.5 mm の高さを比較してください。わずかに異なる程度の缶は、封口工程の調整では修正できないためです。
• 部品ではなくセットで注文してください：缶と蓋は同じ規格で製造されているため、1 つの注文明細にまとめておくことで、あるロットの缶と別のロットの蓋の不適合を防ぐことができます。
• 蓋を封口作業に適合させてください：受け取った蓋が、ラインで端子に接合し、その後缶に溝入れとシーリングを行う方法に適していることを確認してください。
• 本格的な稼働前に検証してください：本格的な生産ロットを稼働させる前に、少数のセルで挿入、蓋の組み立て、封口のプロセスを実行してください。

エンジニアリング FAQ

Q1: 缶と蓋が別々のアイテムではなく、1 つのセットとして供給されるのはなぜですか？

それらは 1 つのハウジングの 2 つの半分であり、互いのサイズに合わせて設計されているためです。一緒に供給することで、封口作業は同じ規格に属するペアを中心に計画され、数えるべき供給品目も 2 つではなく 1 つになります。

Q2: 3050 缶が製造するセルに適していることを確認するにはどうすればよいですか？

このページの 4 つの数値とセル図面を比較してください。内径は巻回されたコアをクリアする必要があり、外径は溝入れおよびシーリング用の治具に適している必要があり、高さはコアと封口の許容値のためのスペースを残す必要があります。図面をお送りいただければ、ご注文前に缶と照合して確認いたします。

Q3: セットに含まれていないものは何ですか？

セットには、セルハウジングである缶と蓋が含まれます。電極、セパレータ、電解液、タブ、およびガスケットや絶縁部品は含まれておらず、別途注文します。

Q4: 3050 ケースは、60138 シリーズなどの大型スーパーキャパシタケースとどのように異なりますか？

品質レベルではなく、セル形式によって異なります。2 つのファミリーは異なるセルサイズに属しており、ある形式用に作られたハウジングは別の形式には適合しません。製造するセルに基づいて選択してください。60138 / 60130 / 66130 ケースについては、専用のページで説明しています。

Q5: スーパーキャパシタのラインにおける他のどの工程でこの部品が使用されますか？

缶と蓋は、巻回前にタブを作成するタブ打ち抜き工程、蓋を端子に接合するリベット留め工程、缶を閉じる溝入れおよびシーリング工程で処理されます。これら 3 つの工程は上記のプロセスセクションからリンクされているため、ハウジングと並行して治具を確認できます。

Q6: 缶と蓋は 3050 以外のサイズでも供給できますか？

TOB は複数のサイズコードでスーパーキャパシタケースを供給しており、お客様の図面に合わせてハウジングを製造できます。必要な缶の内径、外径、厚さ、高さ、および数量をお知らせいただければ、製造可能かどうかを確認してサイズを確定いたします。

3050 の缶と蓋を標準ではない数量や構成で必要としていますか？セル図面と製造ボリュームをお送りください。

tob.amy@tobmachine.com | +86 181 2071 5609

レビュー担当：Pinery Gong, 主任エンジニア — バッテリー組立プロセスおよび歩留まりエンジニアリング、XIAMEN TOB NEW ENERGY TECHNOLOGY Co., Ltd. ｜ 最終更新日：2026-10-14
