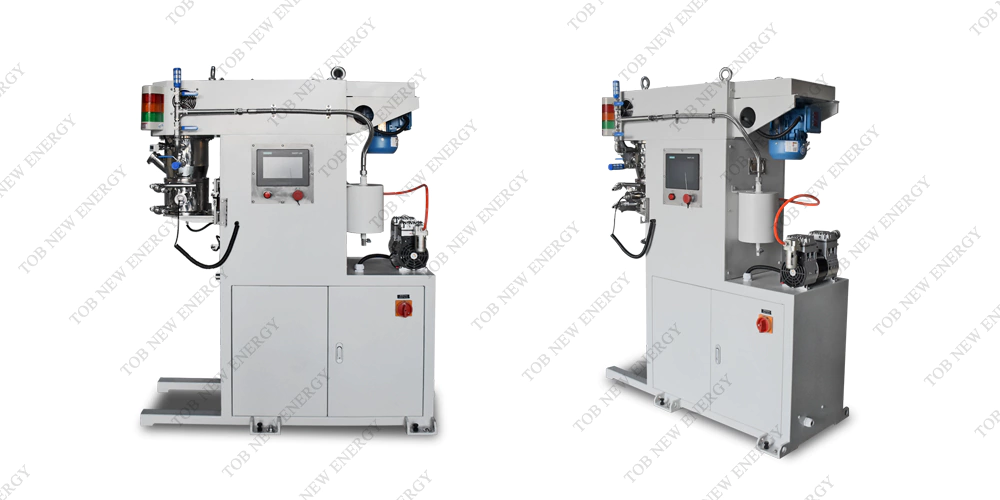

1L Vacuum Planetary Mixer

1L真空 uum 遊星ミキサー（リチウム正極/負極スラリー混合プロセス用、実験室向け）

商品画像は参考用です。実際の商品とは異なる場合がありますのでご了承ください。

製品概要

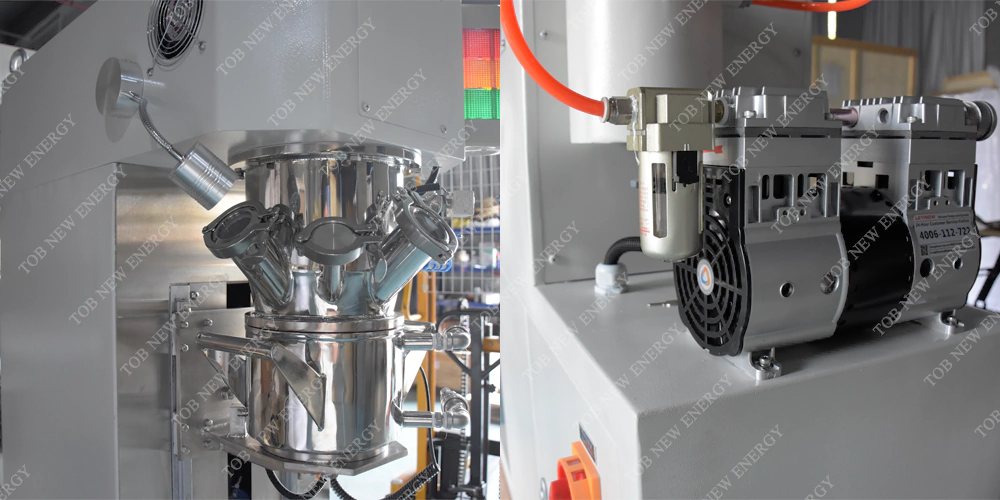

TOB-XFZH01 1L真空遊星ミキサーは、電池電極スラリーの調製や先端材料の研究向けに設計された、実験室規模の高粘度混合システムです。
この装置は、遊星式混合、高せん断分散、真空脱気を統合することで、制御された真空条件下で複雑な高固形分含有材料を効率的に処理することを可能にします。これにより、特に要求の厳しいバッテリー研究開発用途において、スラリーの均一性、レオロジー安定性、および材料分散品質が大幅に向上します。
このシステムは、リチウムイオン電池、ナトリウムイオン電池、固体電池の研究、セラミックスラリーや機能性材料の開発など、粘度と分散の精密な制御が求められる分野で広く利用されている。

応用

TOB-XFZH01は、以下の用途で広く使用されています。

・リチウムイオン電池電極スラリーの調製
・ナトリウムイオン電池材料の開発
・固体電池用スラリーの研究
・高粘度セラミックスラリーの処理
・導電性ペーストおよびポリマー分散液
・ナノ材料および機能性材料の研究
・実験室規模およびパイロット規模での研究開発製剤
これは、真空補助分散と精密なレオロジー制御を必要とする高粘度材料システムに特に適しています。

主な機能

・高粘度遊星混合システム
バッテリー電極スラリーおよび最大120万cPの高固形分含有材料向けに設計されています。

・バッテリースラリーの真空脱気
混合時に気泡を除去し、電極密度とコーティングの均一性を向上させます。

・高速分散システム
強いせん断力により、ナノ粒子や導電性材料中の凝集体を効果的に分解できる。

・温度制御混合プロセス
統合的なモニタリングにより、バッテリー材料の配合過程における安定性が向上する。

・実験室およびパイロットプラントにおける研究開発設計
バッテリー研究室、パイロット開発、材料最適化研究に適しています。

主なパラメータ

下部バレル部品

部品の混合

分散部品

壁を引っ掻くパーツ

• 壁掛け金具の材質：304ステンレス鋼

• 壁面の傷防止素材：テフロン

• 壁面スクラッチ回転速度：遊星ボックス回転速度と一致

• 取り外し可能か否か：取り外し可能な設計（高粘度プロセスで壁面を削る際は取り外す必要があります）

ベースおよび昇降部品

• 部品材質：高剛性構造用炭素鋼

• 昇降方式：電動

• 昇降ガイド：高精度リニアガイド

• 吊り上げ行程：≤212mm

上部銃身部品

• 上部バレル材質：304ステンレス鋼

• 粉体供給口：クイックオープンインターフェース DN50 1個

• ミラーポート：DN50強化ガラス製サイトグラス 1個

• 液体供給ポート：ISO規格1/2インチクイックインターフェース 1個

• 真空ポート：G1/2インチ 1個

• 排気ポート：真空ポートと一体化

• デジタル真空計ポート：M14×1.5 内ねじメートルねじインターフェース 1個

制御システム

• 電気キャビネット：インバータなどの低電圧電気部品を設置するために使用されます。

• 手動操作パネル：ボタン、ノブ、ゲージなどを配置するためのパネル

• 電源：AC 3×380V±5﹪、50Hz

• 制御モード：電気制御＋液体制御

• 電力制御および速度調整モード：インバータの起動と制御

• 冷却方式：空冷式（水冷式）

• 操作モード：タッチスクリーンまたはキースイッチ

• デジタル温度表示ゲージ：材料温度

• 緊急停止ボタン：1個

• 警報システム：過熱警報、過熱警報シャットダウン、警報シャットダウン

• 速度表示：タッチスクリーンに速度が表示されます

• 電源に関する説明：1個

• タイマー：1つ、分散と混合を同時に制御

注：HMIシステム構成を選択した場合、制御システムの関連コンテンツはタッチスクリーン制御に統合されます。
