TOB-CU-PO-S1-10H101 NFMナトリウムイオンパウチセル(未注液)
Loading...

研究用1Ah NFMナトリウムイオンパウチセル

NFM/ハードカーボン系およびスタッキングプロセスを採用した1Ahナトリウムイオンパウチセル。未注入(電解液未注入)であり、電解液および化成の研究に最適です。TOB NEW ENERGYの24年にわたるバッテリーエンジニアリングの専門知識と自社パイロットラインに裏打ちされています。お見積りをご依頼ください。
  • ブランド:

    TOB NEW ENERGY
  • 商品番号。:

    TOB-CU-PO-S1-10H101
  • 注文(moq):

    1
  • お支払い:

    L/C, T/T
  • 製品の起源:

    China
  • 出荷港:

    XIAMEN
製品の詳細

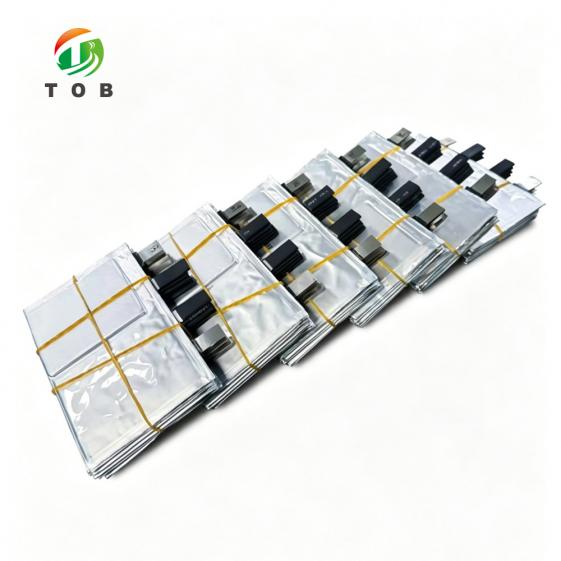

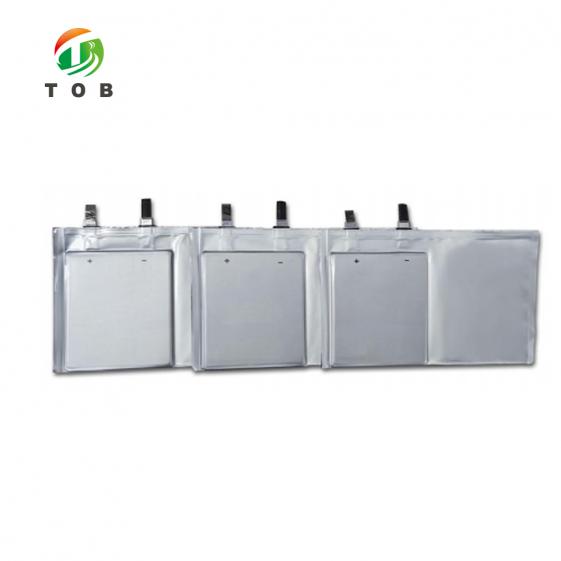

1Ah NFM ナトリウムイオン パウチセル 研究用 未注液 - TOB-CU-PO-S1-10H101

425868フォーマット、NFM正極とハードカーボン負極、積層構造、電解液の処方や化成をご自身で行えるよう、ドライ状態で未注液にて供給されます


製品概要と主な用途

TOB-CU-PO-S1-10H101は、ニッケル・鉄・マンガン酸化物(NFM)正極と輸入ハードカーボン負極を用いた積層構造の、事前設計済み未注液ナトリウムイオンパウチセルです。内部に電解液が入っていないドライの状態で納品されます。この仕様こそが本製品の最大のポイントです。電解液と化成プロトコルは、ほとんどのナトリウムイオン電池開発プログラムでまさに研究したい変数であり、両方があらかじめ入ったセルではそれらを研究する能力が失われてしまうからです。

本セルは425868フォーマットで公称1 Ah、本体サイズは68×58 mm、厚さは最大4.2 mmです。電極の塗布量はブラックボックスではなく明確に指定されています。正極は片面目付13.84 mg/cm2でコーティングされ密度2.70 g/ccにプレスされており、負極は6.42 mg/cm2、0.95 g/ccとなっています。これらの数値により、不明なベースラインではなく、活性物質を基準にして電気化学データを正規化することが可能になります。また、これらは社内のコインセルおよびパウチセルのテストラインで製造サンプルを用いて検証されたものです。

本セルは開発プログラムにおいて特定の位置づけを持つものです。コインセルではないため、電極面積や積層ジオメトリが実用への移行に適した代表性を持っています。また、Aサンプルではないため、そのままパックに組み込むセルではありません。有望なコインセルのケミストリーが実際のパウチフォーマットで維持できるかを確認するためのステップであり、単発の実験室的成果物ではなく、パイロット生産で使用されるものと同じ積層プロセスに基づいて意図的に製造されています。

このセルでわかるのはそこまでであり、大規模フォーマットのセルや1000サイクル以上の使用において開発された処方がどのように振る舞うかを示すものではありません。それらはシステムやプロトコルの特性であり、どのサプライヤーのセルであってもそれを代わりの答えとして提示することはできません。

主な用途:

  • 他者の電解液によってあらかじめ形成されたSEIに阻まれることなく、添加剤パッケージ、共溶媒、代替ナトリウム塩を含むナトリウムイオン電解液のスクリーニング
  • 電流ステップ、温度、スタック圧力がテスト変数となる、化成プロトコルの開発
  • 自作電極ではなく、固定されたリファレンスセルを使用した正極材料の評価
  • 生産ジオメトリをすでに反映したフォーマットでの、コインセルスクリーニングからAサンプル試作へのブリッジング
  • プロジェクト全体を通じて再現性のあるリファレンスセルを求め、異なる月に行った結果同士を比較できるようにしたい研究室

通常、2つの隣接するセルが同時に比較され、その違いこそが追求されている疑問点となります。15Ah 3.85V アノードフリーパウチセルはリチウムを保持し負極を排除しているため、ナトリウムのケミストリーではなくめっき挙動をテストします。ナトリウムイオン 73174207 角形セルは、下流のパックがすでにハード缶に固定されている場合のフォーマット適合品です。プログラムが生産ラインに向かっている場合、パウチセル組立装置のシリーズで、同じ積層プロセスがスケールアップされます。

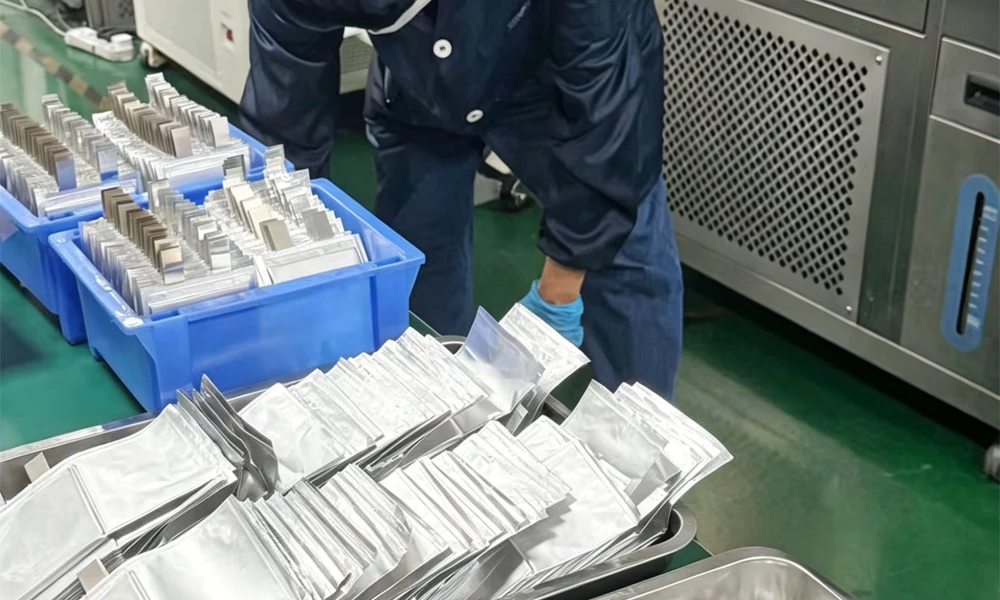

TOB-CU-PO-S1-10H101 1Ah NFM sodium-ion pouch cell for research

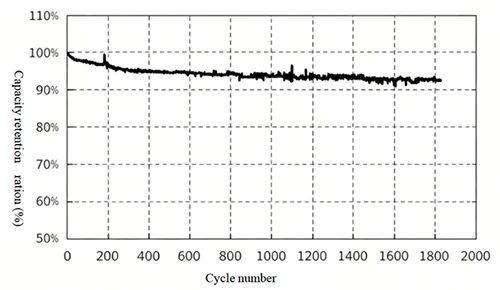

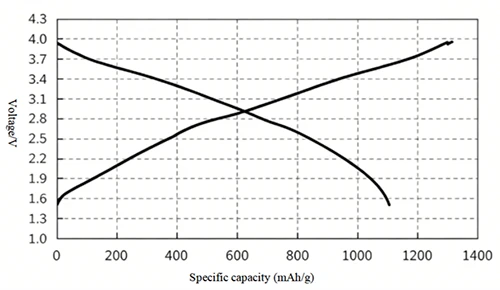

開発中の電解液システムをお知らせいただければ、推奨注液量を含む、本セルの仕様書およびベースラインサイクリングデータをお送りします。


完全な仕様

電極のメトリクスが明記されているのは、ご自身の研究結果を正規化するために必要な数値だからです。これらは試作の開発品ではなく、製造サンプルで測定されたものです。

1. セルフォーマットと電極メトリクス

項目 仕様 備考
モデル TOB-CU-PO-S1-10H101 425868フォーマット
公称容量 1 Ah 適用する電解液と化成条件に依存します
本体サイズ 68 x 58 mm タブを除くパウチ本体
厚さ 4.2 mm以下 電解液注液前
正極のケミストリー NFM、ニッケル鉄マンガン酸化物 層状酸化物
負極材料化学 ハードカーボン、輸入品 ナトリウムイオン負極
セル構造 積層型 巻回なし
正極単位面積あたり質量 13.84 mg/cm2 片面
正極密度 2.70 g/cc プレス加工後
負極単位面積あたり質量 6.42 mg/cm2 片面
負極密度 0.95 g/cc プレス加工後
正極比容量 127 mAh/g 活物質基準
負極比容量 300 mAh/g 活物質基準
納品状態 乾燥、未注入、電解液なし 注液および化成はお客様にて実施

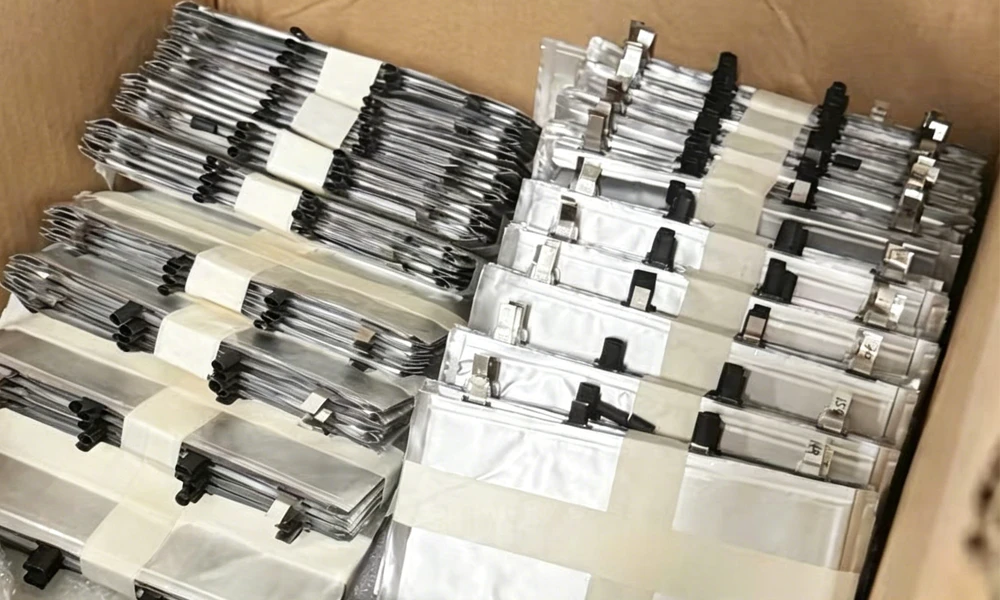

TOB-CU-PO-S1-10H101 1Ah NFM sodium-ion pouch cell for research

2. 推奨電解液および化成基準

項目 値 備考
推奨電解液 TOB-NF96F 公開されている基準の確立に使用
推奨注液量 6.0 g セルあたり
ホットプレス化成 45 ℃、0.9 MPa ホットプレスベースラインに使用されるプロファイル
標準フォーメーション 25 ℃、0.2 MPa Neware互換プロトコル
フォーメーション電流ステップ 0.05Cおよび0.1C 電解液の導電率またはSEI反応速度が異なる場合は調整してください

これら2つのプロトコルは、唯一の正解ではなく出発点として提供されています。電解液のイオン伝導度やSEI形成反応速度が著しく異なる場合は、0.05Cおよび0.1Cのステップを最初変更すべき箇所であり、適応する前に比較ベンチマークとして当社のプロトコルを変更せずに実行する方が、信頼できる結果に早くたどり着く方法です。

3. バッチ出荷基準

基準 制限
サンプル間の容量変動 2%以内
厚さ公差 0.1 mm以内
組立環境 露点 -50 ℃のドライルーム
リファレンスサイクリング 標準電解液およびフォーメーションプロトコル、全バッチ

ロットは目視検査ではなくこれらの基準に基づいて出荷判定されるため、数か月におよぶプロジェクト全体を通して基準セルとして使用できます。つまり、6か月目に購入するセルも、1か月目に特性評価を行ったセルと同じ許容範囲で管理されています。

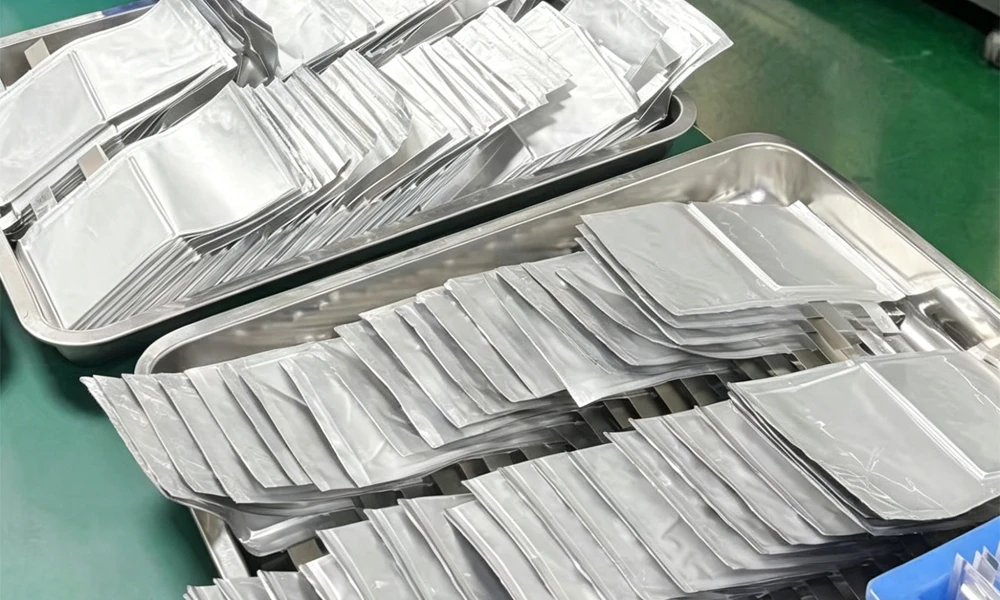

TOB-CU-PO-S1-10H101 1Ah NFM sodium-ion pouch cell for research


本セルと他の研究用セルの比較・選択

これらのセルを比較検討する購入者が判断しているのは、どのセルが最も高性能かではなく、どの変数を最初に除外するかです。これらのセルは、化学組成、納入時の状態、そして最初のデータ点を取得する前に所有しておくべき設備が異なります。

項目 TOB-CU-PO-S1-10H101
本ページ
15Ah アノードフリー・パウチセル ナトリウムイオン 73174207 角型セル
化学組成 NFM正極、ハードカーボン負極 リチウム金属、組立時に負極なし ナトリウムイオン、ハード缶タイプ
リチウムの有無 なし あり なし
納入時の状態 ドライ状態(未注液)、電解液はお客様にて注入 化成済み・注液済み、SOC 10 +/- 5% 完成セル
あなたが所有しなければならないもの グローブボックスまたはドライルーム、注液および封口、化成サイクラ 0.2 MPaの予備荷重が制御されたフィクスチャ 角形互換フィクスチャ
スケールアップ用フォーマット パウチ、425868、量産に近い積層 パウチ、8.0 x 60 x 125 mm 角形缶
次のような場合に選択します 電解液または化成プロトコルがテスト対象の変数である場合 負極なしでのめっきがテスト対象の変数である場合 パック設計がすでにハード缶に固定されている場合

通常機能する順序:電解液がまだ開いている未注液セルから始めます。これは、3つのうち処方を制御できる唯一のセルだからです。電解液が安定したらアノードフリーセルに移行します。めっき品質はそれに依存するためです。角形セルは、形状に関するパウチの結果と比較できないため、フォーマットの決定が既に行われている場合にのみ追加してください。

実用上の警告:未注液セルは、適切に注液するまで性能を発揮しません。ドライルームの露点が同等でない場合、最初のサイクルでは化学特性ではなく湿度制御が測定されることになり、ベースラインとの比較が無効になります。

TOB-CU-PO-S1-10H101 1Ah NFM sodium-ion pouch cell for research


TOB-CU-PO-S1-10H101 1Ah NFM sodium-ion pouch cell for research



未注液セルが正しい出発点である理由

ほとんどのナトリウムイオン研究が発表された結果を再現できないのには、カソードとは何の関係もない理由があります。それは、セルに最初から電解液が入っており、SEIがすでに形成されており、研究者が自分自身で定義していないシステムを測定しているということです。未注液セルはその曖昧さを解消します。電解液、SEI、化成履歴がないため、最初のサイクルで何が起こっても、それはあなたの処方とプロトコルに起因するものとなります。

その制御には代償があり、それを率直に述べる価値があります。ナトリウムシステムを汚染しない露点のドライルームまたはグローブボックス、注液および封口機器、そして熟考されたプロトコルの化成サイクラが必要です。これらのいずれかが欠けている場合、未注液セルは誤った購入であり、完成品セルの方が最初のデータポイントへのより早いルートとなります。

2つ目の理由は、電極の目付の透明性です。公開されている比容量の数値は、測定された面密度と圧縮度がなければ意味がなく、サードパーティのセルではこれらが日常的に省略されています。ここでは、カソードが13.84 mg/cm2(2.70 g/cc)、アノードが6.42 mg/cm2(0.95 g/cc)であり、活性物質ベースで127 mAh/gおよび300 mAh/gが記載されています。これは、誰も再現できないセルレベルの数値を報告するのではなく、測定された容量を材料レベルの数値に変換し、文献と直接比較するのに十分な情報です。

3つ目の理由は、巻回ではなく積層により、形状がパイロットラインが製造するものに近づくことです。小型の単層実験室用セルは便利ですが、スケールアップにはほとんど役に立ちません。なぜなら、それが受ける熱と圧力の均一性は積層パウチには存在しないからです。積層された425868フォーマットに基づいて構築することは、ホットプレス化成下の圧力分布が代表的であることを意味し、これこそがプロセスがラボからラインへと移行する際に変化する変数です。


主要なエンジニアリング特性

  • 乾燥および未注液状態で供給され、推奨されるベースライン電解液が付属します。 TOB-NF96Fの6.0 gは、発表された性能を確立するために使用された処方であるため、何も変更する前に参照点が得られます。
  • 電極の指標は非公開にせず、公開されています。 13.84 mg/cm2のカソードおよび6.42 mg/cm2のアノード面密度に、圧縮度と活性物質比容量が添えられているため、結果を信頼に頼るのではなく正規化できます。
  • 積層425868ジオメトリ。 68 x 58 mmの本体、厚さ4.2 mm以下で、実験室用の単層セルではなく量産に関連するパウチに適合します。
  • 2つの現場で実証された化成プロトコル。 45度Cおよび0.9 MPaでのホットプレス、ならびに25度Cおよび0.2 MPaでのNeware互換標準ルート。どちらも出発点として提供されます。
  • リチウムフリーの化学特性。 セル内にリチウムが一切含まれていないため、リチウムイオンセルと比較して、取り扱い要件、輸送分類、および原材料コスト構造が変化します。
  • 外観ではなく数値に対するバッチリリース。 容量変動は2%以内、厚さは0.1 mm以内、-50度Cの露点で組み立てられ、すべてのバッチで基準サイクリングが行われます。
  • ガスバッグと保護スリーブが付属します。 スリーブは輸送保護用であり、クランプの前に取り外します。ガスバッグは化成リザーバーであり、化成後に切り取って再封口します。

操作手順、安全性、およびメンテナンス

1. 開梱から最初の化成まで

  1. 真空包装を開ける前に、セルをドライルームまたはグローブボックスに移動します。未注液セルは、内部を占める電解液がないため、完成品セルよりも湿気に敏感です。
  2. ゴム製の保護スリーブを完全に外します。これは輸送保護用のみであり、フィクスチャの内部に入れてはなりません。
  3. 注液する前に、パウチの機械的損傷を確認し、電極スタック領域を確認します。凹みや折り目のあるパウチには注液しないでください。
  4. 電解液を注液します(TOB-NF96Fのベースラインを再現する場合は6.0 g)し、真空下で封口します。実際の注液質量を記録します。偏差が生じた瞬間からそれが変数になります。
  5. 電極積層部のエリアにのみ圧力がかかるようにセルをクランプしてください。タブのシーラント部分には絶対にクランプをかけないでください。これは、良品のセルを液漏れセルにしてしまう最も一般的な原因です。
  6. ホットプレスを使用する場合は45度Cおよび0.9 MPaで、標準ルートの場合は25度Cおよび0.2 MPaで形成を行い、0.05Cから開始して0.1Cへとステップさせます。温度、圧力、および両方の電流ステップを記録してください。
  7. 形成後、ポスト形成分析の要件に応じて、真空または不活性雰囲気下でガスバッグを切断して再密閉します。開いた状態のガスバッグをドライルームに一晩放置しないでください。

2. 安全性とドライルームでの作業手順

ナトリウム金属およびナトリウムイオン電解液は湿気と反応するため、作業プロセス全体を部分的に外で行うのではなく、乾燥環境の内部で行う必要があります。適切な手袋と保護メガネを着用し、電解液を水や開いた状態の溶媒容器から遠ざけ、パウチに穴を開けない表面上でセルを操作してください。未充填のセルは放出すべき電気エネルギーを持っていませんが、スタックが機械的損傷を受けた場合に熱暴走を抑える電解液もないため、損傷したパウチはテストサンプルではなく廃棄物として扱ってください。

3. 未充填セルの保管および取扱い

未充填のセルは真空包装のまま乾燥した環境で保管し、受け取った順に使用してください。管理すべき自然放電がなく、維持すべき充電状態もないことは未充填セlsの利点の1つですが、パウチの端からの湿気の浸入は累積的であり、元に戻ることはありません。実際に最初に故障する部品は電極スタックではなく、シール部とチューブ継手です。充填前にシールラインを点検し、包装の真空が失われているセルはすべて廃棄してください。


エンジニアリングFAQ

Q: 「未記入」とはどういう意味ですか。また、何を提出する必要がありますか。

セルは電解液が入っておらず、エージング(化成)履歴もないドライの状態で届きます。電解液の注入、注液と真空シール、および化成プロトコルはご自身で行っていただきます。当社のベースラインを再現したい場合は、6.0 gのTOB-NF96Fと仕様表の化成ルートを使用してください。独自の処方をテストする場合は、注液以降のすべての工程をご自身で定義していただけます。

Q:セルにはゴム製の保護スリーブとガスバッグが付属しています。テスト前の取り扱い方法を教えてください。

ゴム製スリーブは輸送時の機械的保護のみを目的としているため、治具にセルをクランプする前に完全に外してください。ガスバッグはフォーメーション中のリザーバーです。フォーメーション後、フォーメーション後の分析計画に応じて、真空または不活性雰囲気下でパウチを切断し再密閉してください。クランプする際は、電極スタック部分のみに圧力がかかるようにし、タブのシーラント領域は絶対にクランプしないでください。

Q:このセルが研究用標準品である場合、バッチ間の均一性をどのように維持していますか?

すべてのバッチに対して、露点 -50℃のドライルーム環境下で、標準電解液とフォーメーションプロトコルを用いた厚み、電極合剤量、参照サイクリングの統計的サンプリングを実施しています。サンプル間の容量のばらつきが2%以内、厚みのばらつきが0.1mm以内である場合にのみバッチが出荷されます。これらの測定値は、プロセス開発作業に使用されるものと同じパイロットインフラストラクチャである、当社のコインセルおよびパウチセルテストラインから得られたものです。

Q:TOB-NF96Fの代わりに独自の電解液を使用できますか?

はい、それがこのセルの通常の用途です。まずTOB-NF96Fでベースラインを実行し、次に同じプロトコルでお客様の電解液を実行してください。これにより、化学的変化とプロトコルの変化が混ざることを防ぎ、比較対象を電解液のみに絞り込むことができます。お客様の電解液のイオン伝導度やSEI形成速度論が異なる場合、0.05Cおよび0.1Cのフォーメーションステップが最初に調整すべきパラメータとなります。

Q:どのフォーメーションプロトコルから始めればよいですか?ホットプレスと標準のどちらが良いですか?

最小限の設備でNeware互換のプロトコルが必要な場合は、25℃および0.2 MPaの標準ルートから始めてください。界面接触に関心があり、その圧力を均一に保持できるプレス機をお持ちの場合は、45℃および0.9 MPaのホットプレスルートから始めてください。ホットプレスルートはより均一な接触をもたらし、生産現場に近くなります。標準ルートはセットアップがより速く、研究室間で再現しやすくなります。

Q:このセルはAサンプルとして適していますか?

いいえ。これは適格性認定を受けるためではなく、再現性を重視して構築された研究開発プラットフォームです。コインセルスクリーニングとAサンプル試作の間を埋めるステップであり、425868フォーマットは、ここで得られた知見がスケールアップされたコインセルではなく、積層型パウチのAサンプルに応用できるように選択されています。Aサンプルが必要な場合は、ターゲットフォーマットをお知らせください。研究用セルをあたかもそれであるかのように販売するのではなく、開発ルートのお見積もりをご提示いたします。


導入事例およびプロジェクト実績

以下のプロジェクトは、TOBが電池メーカー向けに納入したライン構築およびプロセス開発プロジェクトです。これらは電池の供給契約ではなく、本製品の顧客リファレンスとして提示するものでもありません。スタッキング、電解液の取り扱い、およびフォーメーション制御は、単一のラミネート型電池であってもライン規模であっても同じエンジニアリング上の課題であるため、その経験が培われた実績としてここに掲載しています。

プロジェクト 地域 年 この電池との関連性
20MWh自動リチウムイオンおよびナトリウムイオンラミネート型電池生産拠点 ヨーロッパ 2024年 - 2025年 大規模なナトリウムイオンラミネート型電池のフォーメーション、グレーディング、およびハンドリング、5 - 100 Ahの調整可能範囲
ナトリウムイオン電池実験室ラインプロジェクト 中国 2023年 実験室ラインにおけるリチウムフリー材料の取り扱い、ドライルーム運用、およびフォーメーションプロトコルの開発

スーパーキャパシタおよび全固体電池ラインを含むポートフォリオ全体は、プロジェクトページに掲載されています。クライアントの同意が得られる場合は、ロゴマークを並べるのではなく、プロジェクトエンジニアとの技術的なディスカッションを手配いたします。


企業認証(組織レベル)

以下の3つの登録は XIAMEN TOB NEW ENERGY TECHNOLOGY Co., Ltd. が保有し、そのマネジメントシステムを対象としています。これらは企業レベルの証明書であり、この個別の電池の型式承認ではありません。本製品の背景にある製造、品質、安全プロセスがその認証システム内に組み込まれているため、ここに記載しています。

規格 発行機関 証明書番号 有効期限
ISO 9001:2015 品質マネジメントシステム QRO Certification LLP 3050260408100Q 2029年4月7日
ISO 14001:2015 環境マネジメントシステム QRO Certification LLP 305026082585E 2029年8月24日
ISO 45001:2018 労働安全衛生マネジメントシステム QRO Certification LLP 305026082584HS 2029年8月24日

登録範囲(3つの証明書すべて):実験室用機器、パイロットライン用機器および生産ライン用機器の研究、設計、製造、販売、輸出入;リチウムイオン電池、ナトリウムイオン電池、全固体電池、リチウム硫黄電池およびスーパーキャパシタ向け乾式電極技術を含む電池材料および電池技術;電池およびスーパーキャパシタの生産ラインプロジェクトの実施;電池、スーパーキャパシタおよびプリント基板(PCB)の研究、設計、製造および販売。

この範囲には、このセルが該当する活動である電池の研究、設計、製造、販売が明示的に含まれています。証明書は QRO Certification LLP によって発行され、年次サーベイランス監査を条件として有効であり、qro-cert.org で検証できます。写しは要望に応じて提供可能です。


電解液システムと化成計画をお知らせいただければ、ご注文前に出発点を判断していただけるよう、仕様書とベースラインのサイクルデータをお送りします。
