14500 円筒形セルケースキット

14500シリンダーセルケースキット - TOB-14500-C-1

製品概要と最適な用途

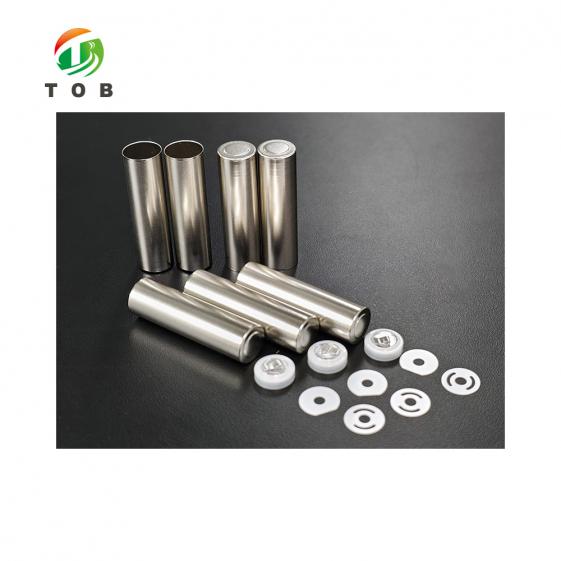

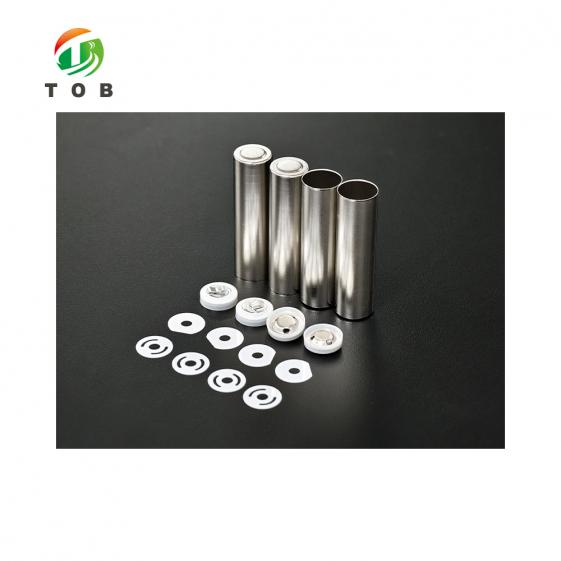

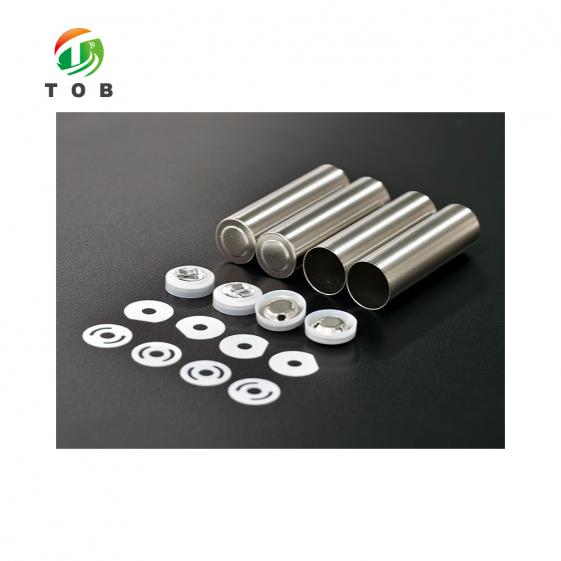

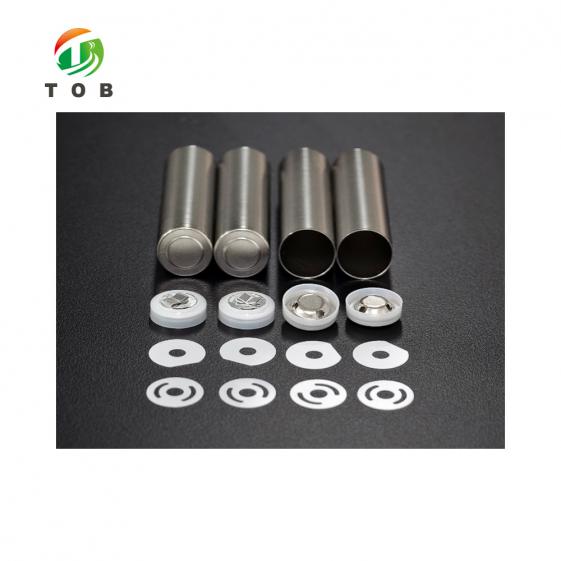

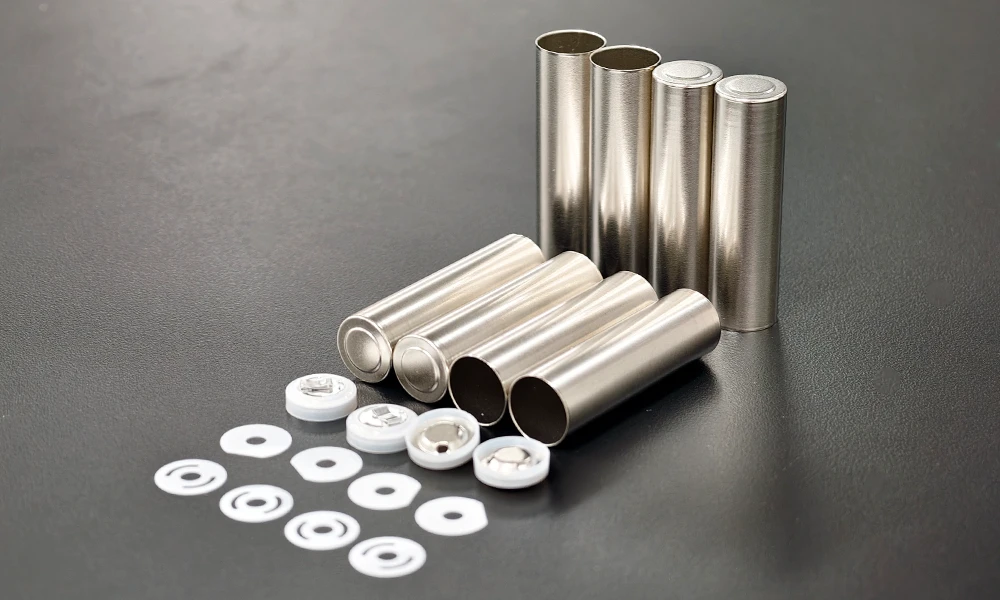

TOB-14500-C-1は、14500型（14mm×50mm）円筒形セルを組み立てるためのハードウェアキットです。各セットには、ニッケルメッキされた日本製鋼製ケース1個、防爆キャップ1個、および上下の絶縁ガスケットが含まれています。キットは1袋に100セット入っています。

キャップにはアルミニウム製のタブ（7mm×3mm×0.15mm）が溶接された状態で届くため、タブをキャップに取り付ける工程は不要です。キャップの内部抵抗は0.5mΩ以下で、安全弁は3.2～4​​.0MPaで開きます。

こんな方に最適です：

• 14500個の（14mm×50mm）円筒形セル
• ケース、キャップ、および両方の断熱ガスケットが1つのセットから必要なビルド
• キャップとタブの接合ステップを削除したいアセンブリルーティング
• 数百セル単位で製造され、1袋あたり100セットの供給に対応しています。
• 他の形式には対応していません。このキットは14500型バッテリー専用です。18650型、21700型、4680型バッテリーの場合は、それぞれの規格に対応したケースをご使用ください。

14500セルを製作中ですか？キャップ溶接方法をお知らせいただければ、事前に溶接済みの7×3×0.15mmのアルミタブが適合するかどうかを確認いたします。

ケースキットが円筒形セルアセンブリのどこに配置されるか

ケースキットは、電極スタックの巻き取り後、セルの閉鎖前の組み立て工程で使用されます。円筒形セルラインでは、以下のステップ3に配置されます。

1. 電極の準備 ― コーティング、圧延プレス、スリット加工
2. 電極と分離器をゼリーロールに巻き付ける
3. ここではケースキットが使用されていますゼリーロールをケースに挿入し、上下のガスケットを取り付け、防爆キャップを装着します。
4. キャップ溶接 — 溶接工程で接続されるのは、事前に溶接されたアルミニウムタブです。
5. 溝加工と電解液充填
6. 密封、洗浄、成形／等級付け

TOB-14500-C-1の主なエンジニアリング特性

1. ケース構成

• ニッケルメッキされた日本製鋼材：ケースはニッケルメッキを施した日本製鋼材でできており、円筒形セルを組み立てるための溶接可能で耐腐食性に優れた外面となっている。
• 14500形式:14500個のセル（14mm×50mm）用に設計されています。

2. キャップと溶接済みタブ

• 防爆キャップ：内部圧力を解放するために、3.2～4​​.0MPaで開く安全弁が装備されている。

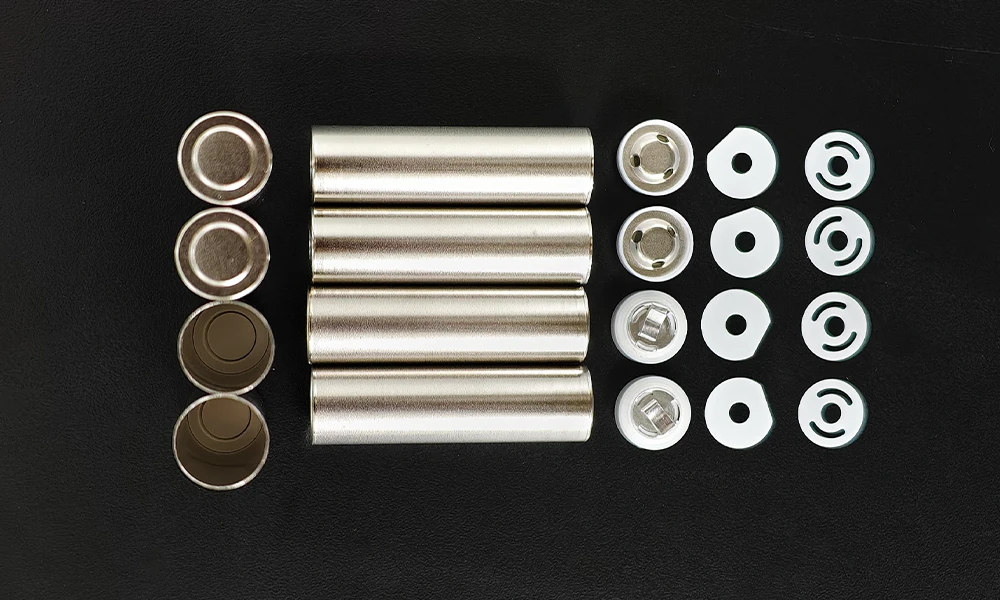

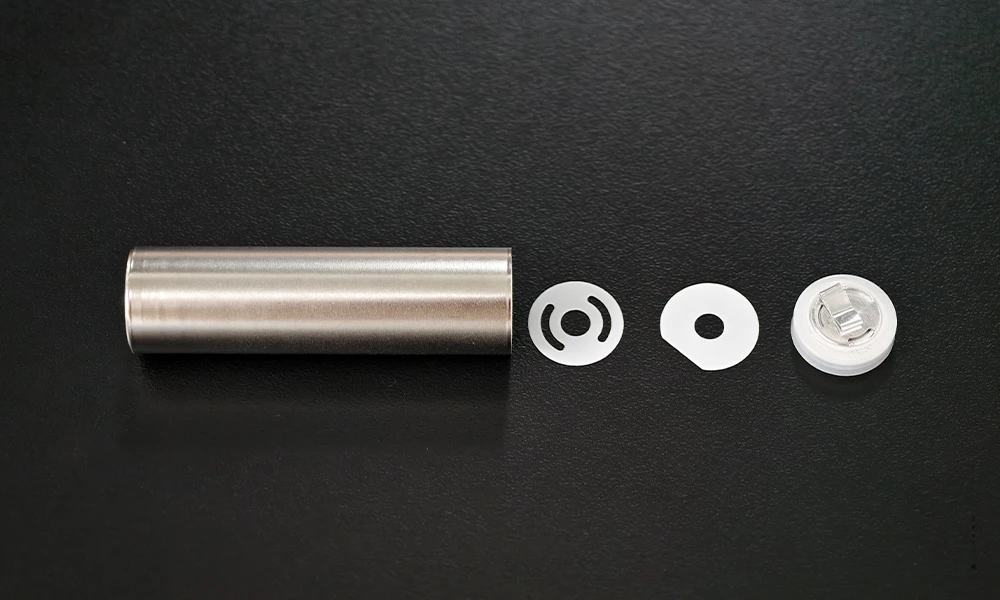

• 溶接済みアルミニウムタブ：7 mm × 3 mm × 0.15 mmのサイズで、納品前にキャップに溶接されています。これが、ケースとキャップを別々に購入する場合との主な実用上の違いです。つまり、タブとキャップの接合作業を自社の生産ラインで設定する必要がありません。
• キャップ内部抵抗：≤ 0.5 mΩなので、コンデンサはセルに既知の小さな直列抵抗を追加する。

3. キットの内容と梱包

• 適合する消耗品：ケース、キャップ、上部ガスケット、下部ガスケットはセットで供給されるため、1つの袋で4つの位置すべてをカバーできます。
• 標準パッケージ：1袋あたり100セット入り。

完全な技術仕様

1. キットの内容物とケース

2. キャップの仕様

選択ガイド：お使いのセルフォーマットに合ったケースの選び方

ケースキットはフォーマット間で互換性がありません。ケース、キャップ、ガスケットはそれぞれ特定のフォーマット専用です。構築するセルに合ったフォーマットを使用してください。

実践的な運用推奨事項

• 走り始める前に数えましょう：1袋には100セット入りで、各セットは4つの位置をカバーする必要があります。開封する前に、袋の中身を予定生産量と照らし合わせて確認してください。ガスケットが不足していると、生産途中で組み立てが停止してしまうからです。
• ルーティングをリリースする前にタブを確認してください。アルミ製のタブはあらかじめ溶接されているため、キャップの溶接工程が、キャップ自体にタブを溶接するのではなく、7 mm × 3 mm × 0.15 mmのアルミ製タブに接合するように設定されていることを確認してください。
• バルブの作動範囲をテストの限界値に合わせてください。キャップバルブは3.2～4​​.0MPaで開きます。セル試験および受入計画で使用する圧力制限がこの範囲と一致していることを確認してください。
• 両方のガスケットを取り付けます。このキットには、上部と下部の断熱ガスケットがそれぞれ1つずつ含まれています。両方の位置にガスケットを取り付ける必要があるため、お使いの製品の取扱説明書に、1セットにつきガスケットが2つ含まれていることが記載されていることを確認してください。

エンジニアリングに関するよくある質問

Q1：なぜアルミ製のタブは出荷前にキャップに溶接されているのですか？

これにより、タブとキャップの接合工程をお客様の製造ラインで行う必要がなくなります。7mm×3mm×0.15mmのアルミニウム製タブが既に付いたキャップが納品されるため、お客様の工程はキャップの残りの溶接のみとなります。

Q2：このキットと18650または21700ケースのどちらを選ぶべきでしょうか？

セルサイズのみに基づいて選定してください。部品の互換性はありません。セルが14500（14mm×50mm）の場合は、このキットが使用できます。18650または21700の場合は、それぞれのサイズに対応したケースを使用してください。どのケースを使用するかは、容量や用途ではなく、構築するセルによって決まります。

Q3：3.2～4​​.0MPaという値は、キャップについて何を示しているのでしょうか？

これは、キャップの安全弁が開いて内部圧力を解放する圧力です。セル試験および合否判定基準の圧力制限を設定する際には、これをキャップの開弁閾値として扱ってください。

Q4：キャップ内部抵抗が≤ 0.5 mΩとは、実際にはどういう意味ですか？

これは、コンデンサ自体が引き起こす抵抗値です。0.5 mΩ以下の制限値とは、コンデンサがセルに加える直列抵抗が小さく、かつ制限値の範囲内であることを意味し、これは製造ロット間やコンデンサロット間で内部抵抗値を比較する際に重要となります。

Q5：キットに含まれていないものは何ですか？

このキットには、セル本体（ケース、キャップ、上部ガスケット、下部ガスケット）のみが含まれています。電極アセンブリ、セパレーター、電解液、その他のセル構成部品は含まれていません。

14500キットを標準以外の数量または構成でご希望ですか？製造量とキャップ溶接方法をお知らせください。

tob.amy@tobmachine.com| +86 181 2071 5609

レビュー担当者：松の実のゴング、主任エンジニア - バッテリー組立プロセスおよび歩留まりエンジニアリング、厦門トブ新能源科技有限公司｜最終更新日：2026年10月12日
