手動コインセル電極ディスク切断機 - TOB-CP60

コインセルラボ研究向け、直径8mmから24mmまでの標準およびカスタム抜き型を備えた高精度ディスクカッター

製品概要と主な用途

TOB-CP60は、カスタム切断ダイを使用して塗布された箔や乾燥した電極シートから電極およびセパレータディスクを打ち抜くために使用される、手動のコインセル電極ディスク切断機です。標準でφ14mmの抜き型が付属しており、φ8mmからφ24mmまでのダイを選択できます。

操作は手動式で、本体の寸法は110mm × 150mm × 235mm、重量は約6kgであり、コインセルラボ内の作業台間で移動させることができます。抜き厚は電極とセパレータの両方で0.005〜0.5mmに対応し、同じカッターで両方を切断できるため、1台のツールで同じセルの電極ディスクとセパレータディスクの両方を製造できます。

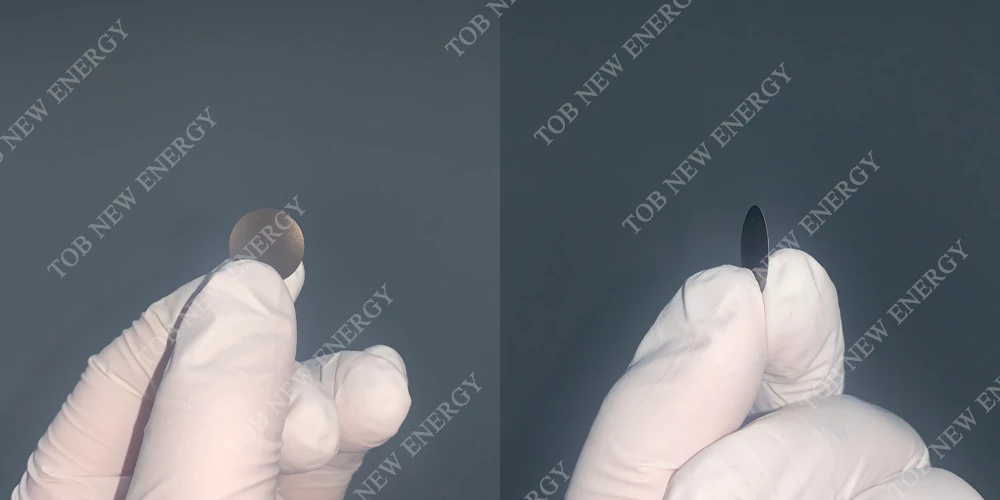

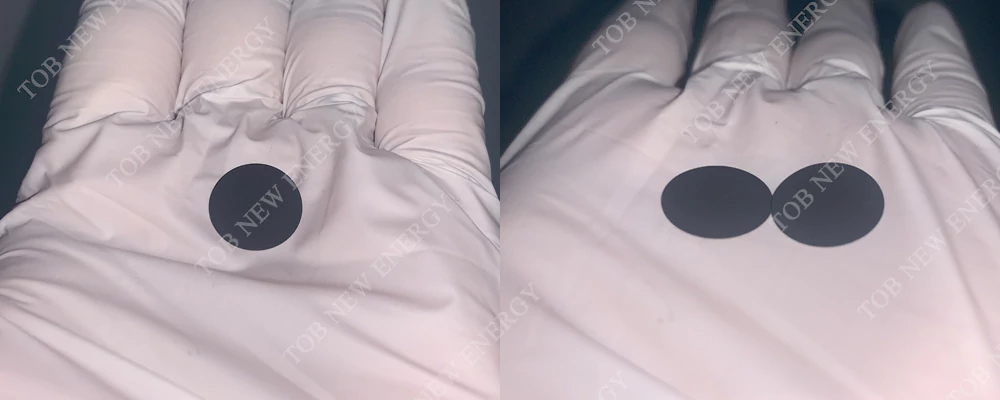

得られたディスクは、電池研究用の分割テストセルおよびコインセルの電極およびセパレータディスクとして使用できます。

主な用途：

• CR2016、CR2025、CR2032、CR2450コインセル用の電極ディスクおよびセパレータディスクの打ち抜き
• 0.005〜0.5mmの厚さ範囲における電極とセパレータ
• コインセルだけでなく分割テストセル用のディスクの製造
• 1台の手動カッターでφ8mmからφ24mmまでの交換可能なダイを必要とする実験室
• 不向きな用途：連続ロールツーロールの電極スリット、または0.005〜0.5mmの厚さ範囲外やφ8〜24mmのダイ範囲外の電極とセパレータ

特定のコインセルフォーマット用のディスクを切断しますか？セルのサイズと電極の厚さをお知らせいただければ、必要なダイを確認いたします。

コインセルワークフローにおけるディスクカッターの位置づけ

打ち抜きは、塗布された電極シートとセパレータのロールを、コインセル内部に入る個別のディスクに変換するステップです。TOB-CP60は、電極の準備とセル組み立ての間に位置します：

1. 電極スラリーを混合して集電体にキャストし、乾燥およびカレンダー加工を行います。
2. 乾燥した電極シートとセパレータを、セルフォーマットに合わせた切断ダイを使用してTOB-CP60でディスク状に打ち抜きます。
3. 電極ディスク、セパレータディスク、対極を積み重ねてコインセルに組み立て、かしめ（クリンプ）を行います。
4. 組み立てられたセルは電池テストシステムで充放電サイクル試験を行います。

このページの下部に記載されている公開された研究論文は、まさにこれらの一連のステップを説明しており、各ステップで使用されたTOB機器の名前を挙げています。

TOB-CP60の主要な設計上の特徴

• 手動操作：カッターは手動で操作され、重量約6kg、寸法110mm × 150mm × 235mmであるため、コインセルラボ内の作業台間で移動させることができます。
• 交換可能な切断ダイ：標準構成はφ14mmの抜き型であり、φ8mmからφ24mmまでのダイを選択できるため、1台のカッターで複数のコインセルフォーマットに対応できます。
• 25mmのパンチングストローク：パンチの移動距離は25mmであり、これが本機に記載されている数値です。
• 1台のツールで電極とセパレータに対応：カッターは0.005〜0.5mmの電極とセパレータを扱い、両方を切断できるため、1つのセルの電極ディスクとより大きなセパレータディスクを同じ機械で作成できます。
• コインセルおよび分割テストセル用ディスク：打ち抜かれたディスクは、電池研究用の分割テストセルおよびコインセルの電極およびセパレータディスクとして使用できます。
• 査読付き文献への記載：この型番は、実験手順の中で打ち抜きステップについても説明している4つの科学的記録に登場しており、全リストは以下に示されています。
• サポート：生涯サポート付きの1年間限定保証。

完全な仕様

1. 機械仕様

2. 利点

切断ダイスの選択：コインセルのフォーマットにダイスを合わせる

ディスクの直径はマシンではなく切断ダイスから決まるため、ダイスのリストは注文時に正確でなければならない部分です。以下のダイスセットは、各セルフォーマット用に指定されているものです。

CR2016、CR2025、CR2032用ダイスの選択

CR2016、CR2025、またはCR2032コイン型電池の場合、少なくとも3つの切断ダイスが必要です：

CR2450用ダイスの選び方

CR2450コインセルでは、電極ディスクの打ち抜きに20mmの抜き型、セパレータディスクの打ち抜きに23mmの抜き型を使用できます：

ダイスの範囲とカスタマイズ

標準構成はφ14mmのポンチダイスであり、φ8mmからφ24mmまでのダイスを選択できます。お使いのセルのフォーマットに上記のダイスセットにない直径が必要な場合は、お見積りの依頼時に目的のディスク直径を指定してください。そうすることで、機械と一緒にダイスのリストが確定します。

実用的な操作の推奨事項

• 注文前にダイスのリストを確定してください：ディスクの直径は機械ではなく抜き型によって決まるため、機械の型式と一緒に目的のディスクの直径を指定してください。標準構成はφ14mmのポンチダイスであり、φ8mmからφ24mmまでのダイスを選択できます。
• セパレータ用ダイスを電極用ダイスよりも大きくしてください：CR2016、CR2025、CR2032の場合、見積もられたセットでは電極用に15mmと16mm、セパレータ用に19mmを使用します。セパレータが電極を完全に分離できるように、より大きなダイスが指定されています。
• 見積もられた厚さの範囲内に収めてください：この機械は0.005〜0.5mmの電極およびセパレータ用に指定されているため、バッチを打ち抜く前に、乾燥させた電極シートの厚みをその範囲と照らし合わせて確認してください。
• 1つのセルの両方のディスクを同じツールで切断してください：カッターが電極とセパレータの両方を処理するため、1つのセルに入る2つのディスクを1台の機械で製造でき、バッチ全体でディスクのペアの一貫性が保たれます。
• 卓上機器として扱ってください：重量約6kg、110mm × 150mm × 235mmの手動操作式で、カッターは作業台の上に置くことができ、実験室内の作業台間で移動させることができます。

技術的なよくある質問 (FAQ)

Q1. CR2032コインセルにはどの抜き型が必要ですか？

A. CR2016、CR2025、またはCR2032コイン型電池の場合、15mmダイス、16mmダイス、19mmダイスの少なくとも3つの抜き型が必要です。19mmダイスはセパレータ用ダイスであり、セパレータが電極を完全に分離するように指定されています。

Q2. 私のセルのフォーマットはCR2450です。ダイスセットは変更されますか？

A. はい。CR2450コインセルでは、電極ディスクの打ち抜きに20mmの抜き型、セパレータディスクの打ち抜きに23mmの抜き型を使用できます。

Q3. 1台の機械で電局とセパレータの両方を切断できますか？

A. はい。「電極とセパレータの両方を切断できること」はTOB-CP60のうたわれている利点の一つであり、0.005〜0.5mmの打ち抜き厚さは電極とセパレータの両方をカバーしています。

Q4. TOB-CP60はどのような電極とセパレータの厚さを打ち抜くことができますか？

A. 電極とセパレータ用として、0.005〜0.5mmが提示されています。

Q5. 機械はどのようなディスク直径を製造しますか？

A. 直径は抜き型によって設定されます。標準構成はφ14mmのポンチダイスであり、φ8mmからφ24mmまでのダイスを選択できます。

Q6. 打ち抜きストロークは何mmですか？

A. 25mmです。

Q7. 打ち抜いたディスクは、コインセルだけでなく分解式テストセルにも使用できますか？

A. はい。得られたディスクは、電池研究用の分解式テストセルやコインセルの電極およびセパレータディスクとして使用できます。

Q8. この機械にはどのような保証が適用されますか？

A. 1年間の限定保証と生涯サポートが付属します。

学術文献における TOB-CP60

TOB-CP60 は4件の科学文献において型番で言及されており、それぞれの実験手順での使用方法についても記述されています。

• 4つの異なる研究を網羅する4件の記録

• 4件の査読付き学術雑誌論文および0件のプレプリント版。著者の所属機関は8カ国にわたります

また、同じ研究では、コインセル作製ワークフローの隣接するステップで使用される他のTOB製機器についても言及されています。

Advanced Scienceの研究では、電極ディスクを打ち抜く前に、スラリーを自動フィルムコーティング機（TOB-VFC-150）でアルミニウム箔上にキャストしました。

Journal of The Electrochemical Societyの研究では、打ち抜いた正極をセパレータおよびリチウム箔と重ね合わせ、油圧式コインセルプレス（TOB-MR-120）でコインセルを閉じて加圧しました。

Journal of Inorganic and Organometallic Polymers and Materialsの研究では、組み立てたコインセルをバッテリーテストシステム（TOB-CT4008）で充放電サイクル試験を行いました。

同じ論文で言及されているその他のTOB製品：真空ミキサー（TOB-ZKJB-150）、市販のLiCoO2コーティング正極（TOB-ELECTRODE-LICOO2）、および分析天びん（TOB-FA.1204B）。

TOB-CP60の明示的な言及についてスクリーニングされたGoogle Scholarのキーワード検索に基づき、2026年10月にまとめられました。プレプリントはそのように特定されており、査読が完了しているとは限りません。
