CR2016、CR2032、CR2325、CR2450 用 8 チャンネルコインセルテストボード

CR2016、CR2032、CR2325、CR2450用8チャンネルコイン型電池テストボード - TOB-BC-8

ポリプロピレン製ホルダー1個に8つの独立したチャンネルを搭載。テストケーブルとワニ口クリップは別売りです。

TOB-BC-8の機能

TOB-BC-8は、コイン型電池を8個収納でき、同時に8つの接続端子をマルチチャンネルテスターに​​接続できます。各ポジションには電池を1個ずつ収納し、ホルダーにセットするだけで簡単に着脱できるため、複数の電池を一度に取り付けることが可能です。直径25mmまでの電池に対応しているため、コイン型電池ラボで最もよく使用されるサイズ（CR2016、CR2032、CR2325、CR2450）はすべて同じ基板上に配置できます。

8つのチャンネルはそれぞれ独立して動作します。ある位置でセルがロード、削除、または交換されても、別の位置で既に実行中のテストは停止しません。

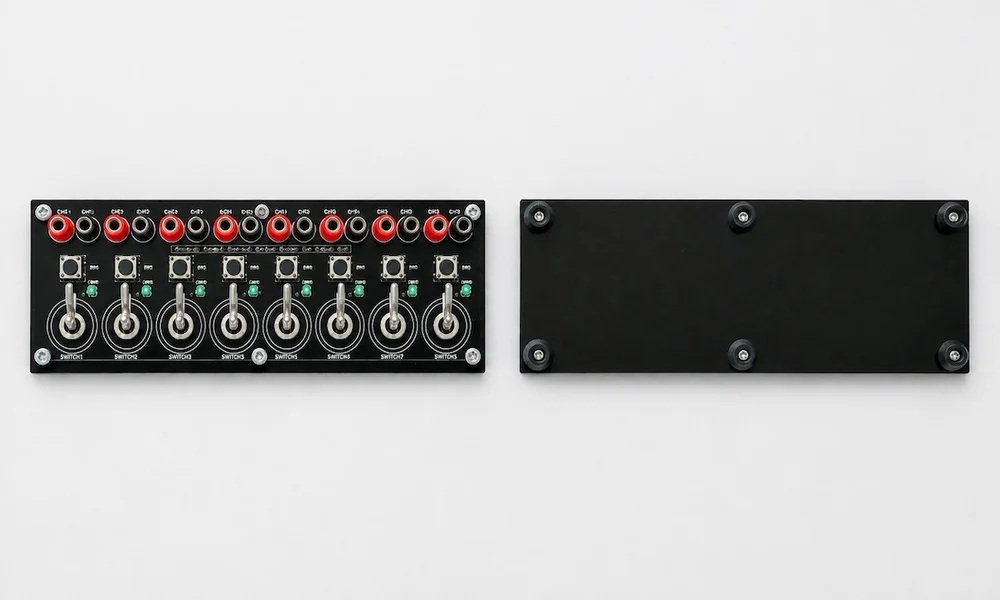

TOB-BC-8基板を正面と背面から見た図。

仕様

標準パッケージの内容

標準パッケージにはテストボードが含まれています。テストケーブルとワニ口クリップは含まれておらず、別途ご注文いただく必要があります。

これは品不足ではなく、意図的な分割です。すべてのケーブルの基板側は同じ4mmバナナプラグですが、テスター側は異なります。TOBテスターを使用するラボでは4ピンバヨネットケーブルが必要ですが、サードパーティ製のサイクラーに基板を接続するラボではワニ口クリップケーブルが必要です。両方を送ってしまうと、どちらか一方がすぐに引き出しにしまい込まれてしまいます。次のセクションで、お使いのテスターに​​合ったケーブルをお選びください。

テストケーブルとクリップは別売りです。

基板には2種類のケーブルが用意されており、どちらも別売りです。どちらのケーブルも基板側に4mmのバナナプラグが付いているため、基板上の直径約4mmの丸型ソケット8個に適合します。異なるのはテスター側の端子です。

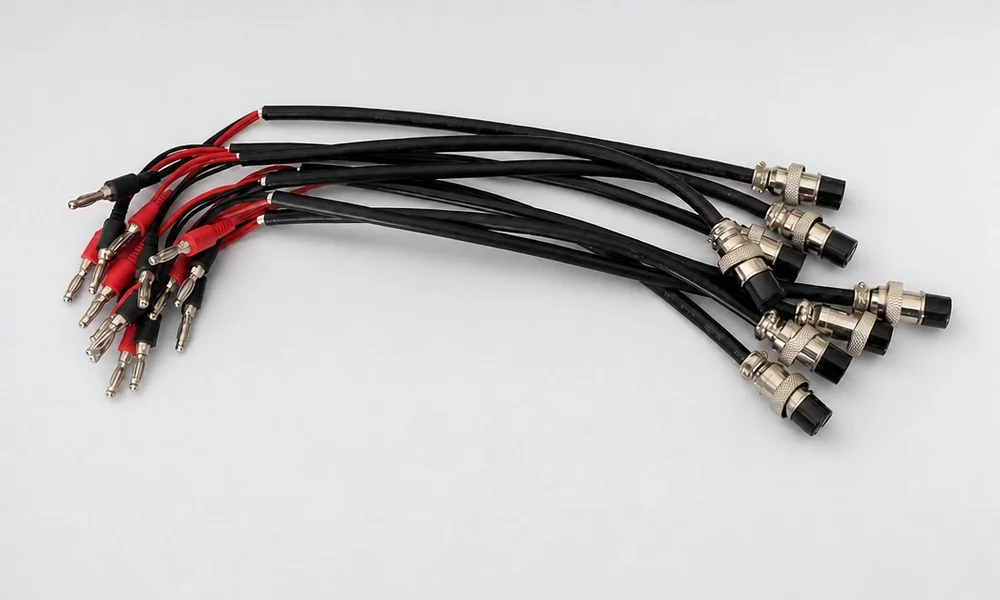

4ピンバヨネットケーブル：基板側はバナナプラグ、テスター側はバヨネットプラグ。

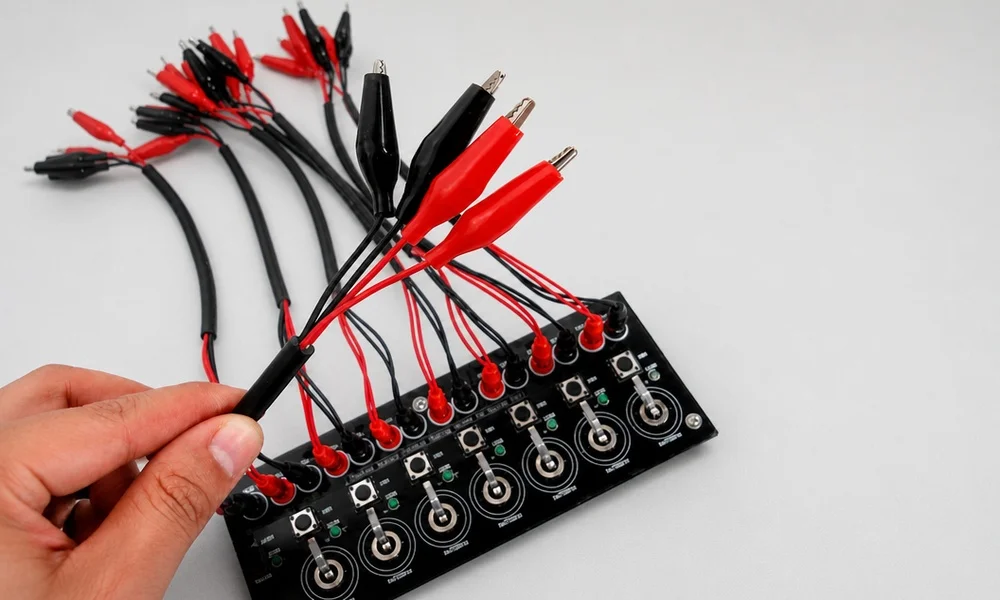

ワニ口クリップ付きケーブル。4つのクランプが付いており、サードパーティ製テスターのネジ端子やむき出しのポストをしっかりと固定します。

どちらのケーブルも最大線径は4.2mmです。ご注文の際は、テスターの型番をお知らせいただくか、コネクタの写真を送付してください。基板側は固定されているため、テスター側のみを適合させる必要があり、弊社ではケーブル出荷前に適合処理を行っています。

この4つのクランプは、意図的に2つのサイズで提供されています。電圧検出は小さい方のペアで、電流検出は大きい方のペアで行われるため、このクリップセットは当社製品だけでなく、他社製のテスターでも使用できます。

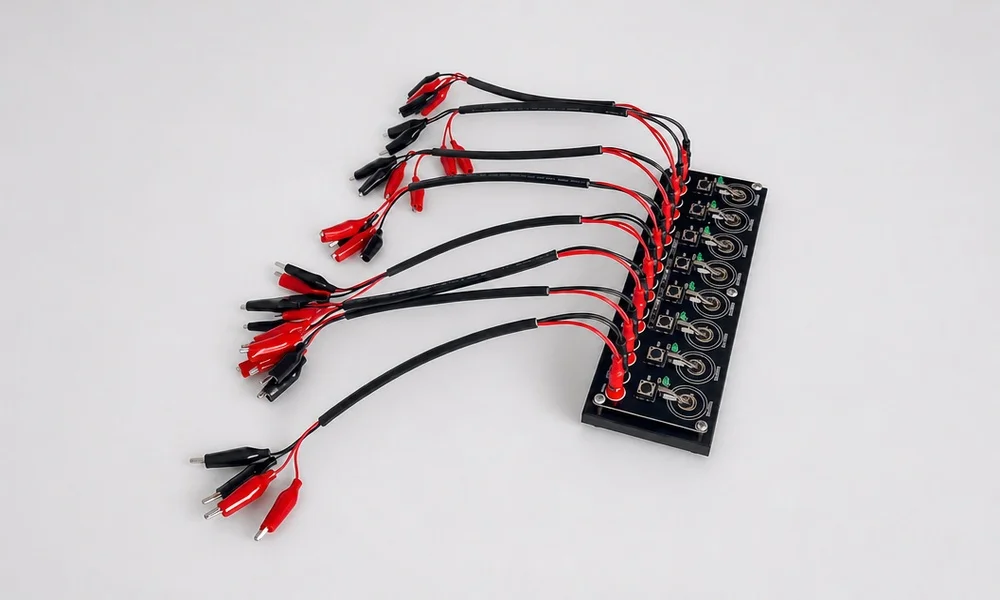

4本のワニ口クリップ付きリード線がすべて取り付けられた基板。

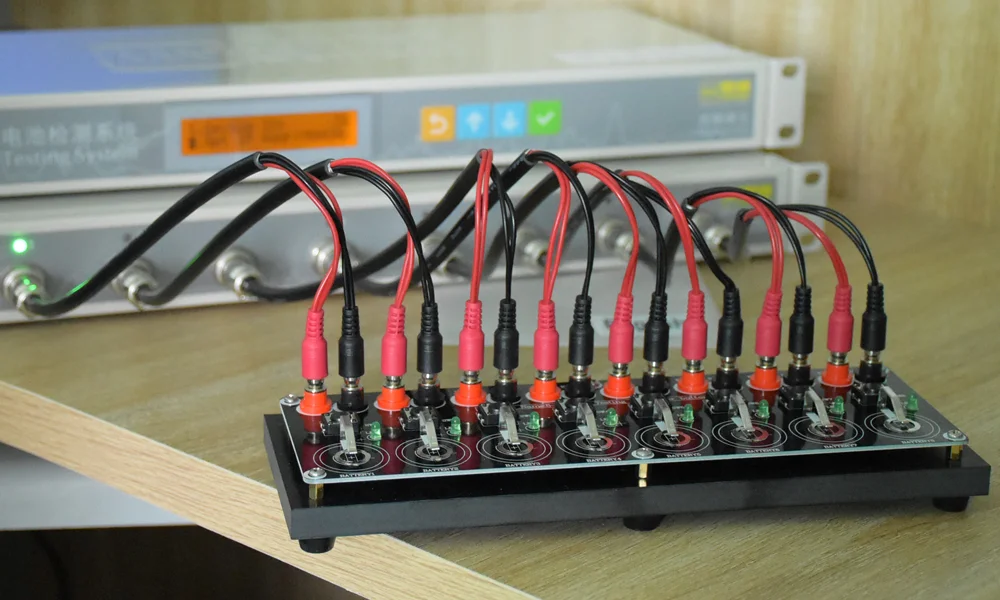

基板とテスターは4ピンバヨネットケーブルで接続されており、これがバヨネットオプションを購入する目的である。

実行開始前に極性を確認してください

この基板には極性チェック機能が内蔵されています。セルをセットし、チェックボタンを押すと、セルが正しい向きでセットされている場合にインジケーターランプが点灯します。セルが逆向きにセットされている場合は、テスト実行後にデータが破棄されるのではなく、チャンネルをテスト回路に接続する前に、ベンチ上で検出されます。

テストセットアップにおけるボードの設置場所

このボードは受動型です。セルを保持し、接続を担っているため、その動作は背後にあるテスターに​​依存します。同時にテスターを選択する場合は、以下の範囲が含まれます。TOB-5V10mAコイン型電池テスターそしてTOB-CT-4008Q-5V100mA-HWX 4レンジ5V100mAコイン型電池テスター購入したい製品名を指定すれば、それに合ったテスター端子付きのケーブルが同梱されます。

テスターが1か所に留まる場合、TOB-MPJ-19-MA-5 コイン型電池テスター用可動式ラックそれらをベンチに置いておきます。温度管理が必要なランニングには、TOB-HW-200-160CH バッテリー試験用恒温槽チャンバーは同じ範囲内にあるか。

よくある質問

ケーブルは基板に付属していますか？

いいえ。標準パッケージはテストボードのみです。テストケーブルとワニ口クリップは別売りです。TOBテスターとサードパーティ製サイクラーではテスター側の端子が異なるためです。ご注文の際にテスターの機種名をお知らせいただければ、それに合ったケーブルをお届けします。

既に持っているケーブルを使ってもいいですか？

ケーブルの先端が4mmのバナナプラグであれば、基板側で接続できます。基板上の8つのソケットは直径約4mmで、最大4.2mmの太さの電線に対応しています。もう一方の端はテスターの仕様に合致していれば良いので、既存のケーブルがそのまま使える場合が多いです。

どのコイン型電池が適合しますか？

直径25mmまでのコイン型電池であればどれでも使用可能です。CR2016、CR2032、CR2325、CR2450はすべて同じ位置に装着できるため、異なるサイズの電池を混在させる場合でも、2枚目の基板は必要ありません。

8つのチャンネルは互いに干渉し合うのでしょうか？

いいえ。8つのチャンネルはそれぞれ独立して動作するため、ある位置でセルをロード、取り外し、または交換しても、別の位置で既に実行中のテストが中断されることはありません。

他社製のテスターでも動作しますか？

ワニ口クリップケーブルはまさにそのためにあるのです。電圧測定用の小型クランプ2個と電流測定用の大型クランプ2個、計4個のクランプが、他社製テスターに​​見られるネジ端子やむき出しのポストをしっかりと掴み、基板側の端子はバヨネットケーブルと同じバナナプラグになっています。

電池が正しい向きに入っていることを確認するにはどうすればよいですか？

チェックボタンを押してください。セルが正しく配置されている場合、チャンネルをテストに接続する前に、内蔵の極性表示ランプが点灯します。

ケーブル付きボードの注文

ご注文の見積もりは、基板の枚数、基板を接続するテスターの種類、4ピンバヨネットケーブルかワニ口クリップケーブルのどちらをご希望か、という3つの情報をお送りいただければ、1回の返信でご提示いたします。テスターがTOB製でない場合は、端子の写真をお送りいただければ、どちらのケーブルが適合するかを確認いたします。
