パウチセルシール漏れの主な原因

パウチ型電池は、高いエネルギー密度、軽量構造、柔軟な設計といった特長から、家電製品、電気自動車、エネルギー貯蔵システムなどに幅広く利用されています。円筒型や角型電池と比べて、パウチ型電池は外装に硬質金属ケースではなく、積層アルミニウムフィルムを使用しています。この構造により、スペース効率の向上と軽量化が実現する一方で、シール工程の精度が格段に向上します。シール部分に欠陥があると、電解液漏れ、水分侵入、ガス漏れ、内部汚染などが発生し、電池の性能、安全性、サイクル寿命に深刻な影響を与える可能性があります。そのため、シール品質管理はパウチ型電池製造において最も重要な工程の一つとなっています。

パウチセルにおけるシール漏れは、単一の要因によって引き起こされることは稀です。ほとんどの場合、プロセスパラメータ、材料特性、設備の状態、および環境要因の相互作用の結果です。各パラメータが仕様範囲内にあるように見えても、わずかなずれが積み重なって、シール界面の弱化や微細な漏れ経路が生じる可能性があります。工学的観点から見ると、漏れの原因は大きく3つのグループに分類できます。プロセス関連の問題、材料関連の欠陥、および汚染または取り扱い上の問題です。これらの要因がシール界面にどのように影響するかを理解することは、根本原因を特定し、効果的な対策を実施するために不可欠です。

1. プロセス関連の原因

ヒートシール工程は、温度、圧力、および時間に非常に敏感です。これらの3つのパラメータによって、パウチフィルムの内側のポリマー層が完全に溶融、流動、結合して連続的な界面を形成できるかどうかが決まります。これらのパラメータのいずれかが適切に制御されない場合、シール不良が発生する可能性があります。
よくある問題の一つは、シール温度が不十分なことです。温度が低すぎると、内側のシール層が完全に溶融せず、接着力が弱くなり、密着性が低下します。シールは見た目には問題ないように見えても、界面に微細な空隙が生じ、後に漏洩経路となる可能性があります。逆に、温度が高すぎると、ポリマーが劣化したり、アルミ箔と外側のフィルムの間の接着層が損傷したりして、機械的強度が低下し、時間の経過とともに剥離を引き起こす可能性があります。
圧力も同様に重要です。圧力が不足すると、溶融ポリマーが表面の凹凸に完全に接触して充填することができず、圧力が過剰になると溶融層が押し出されてシール層の厚さが減少したり、アルミニウム層が損傷したりする可能性があります。シール領域全体に圧力が均一に分布していないと、接着強度にばらつきのある領域が生じ、機械的ストレス下で特に漏れが発生しやすくなります。
シール時間も重要な役割を果たします。保持時間が短すぎると、ポリマーが十分に流動して適切に接着する時間がなくなってしまう可能性があります。逆に長すぎると、過熱や材料の変形が生じる可能性があります。高速生産ラインでは、すべてのセルで一貫したシール時間を維持することがより困難になり、シール品質のばらつきのリスクが高まります。

2．物質的な原因

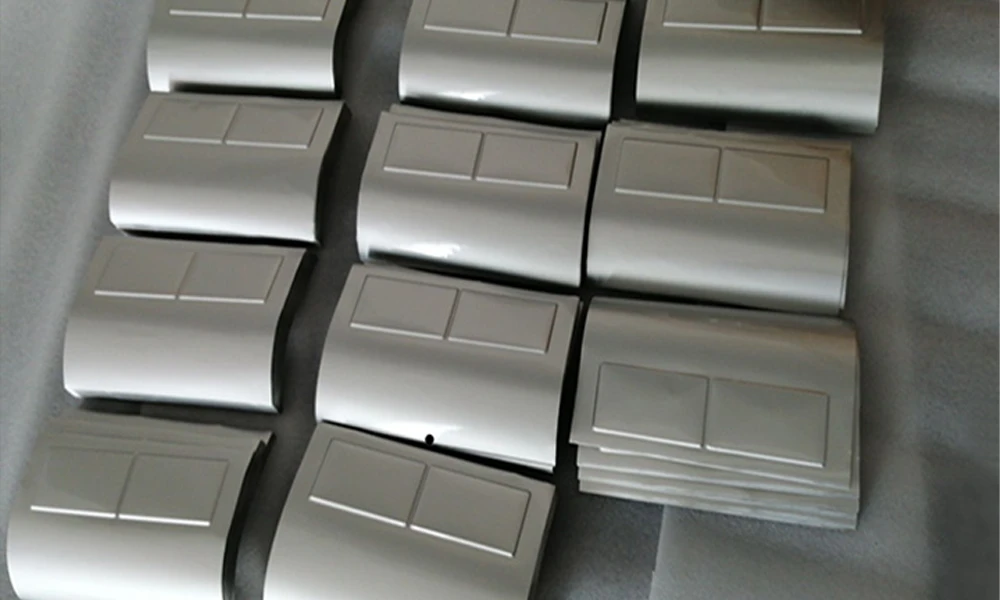

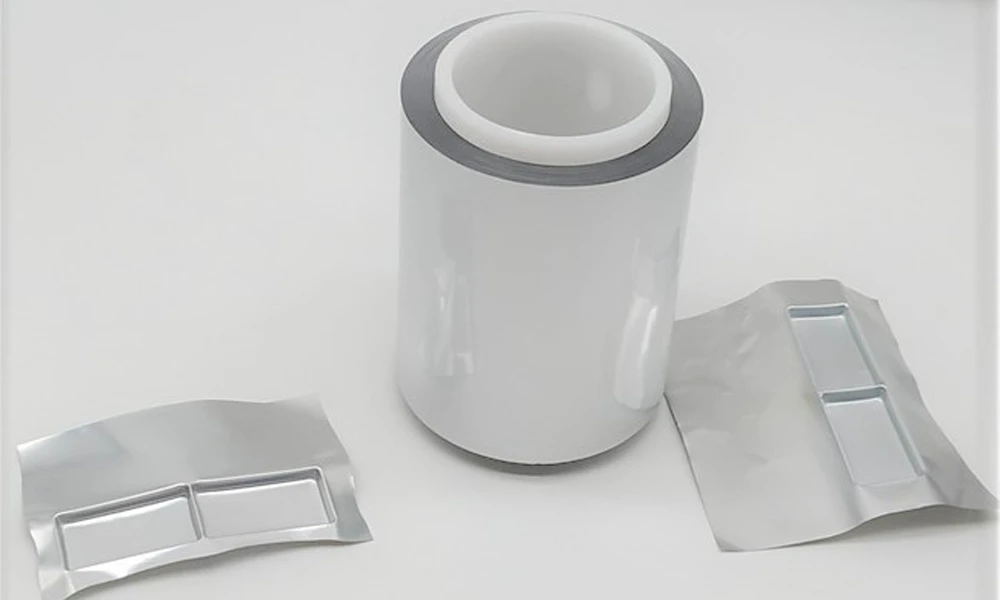

アルミ積層フィルムの品質と均一性は、シール性能に直接影響します。フィルムの厚さ、コーティングの均一性、または層間の接着状態のばらつきは、シール性能の不均一性につながる可能性があります。例えば、内側のシール層の厚さが不均一な場合、一部の領域は適切に溶融・接着する一方で、他の領域はシールが不十分なままになることがあります。
フィルムのピンホール、傷、微細な亀裂などの欠陥も、漏洩経路となる可能性があります。これらの欠陥は、フィルムの製造、輸送、または取り扱い中に発生する可能性があります。たとえシーリング工程が適切に管理されていても、欠陥のあるフィルムは信頼できるバリア性能を発揮できません。
材料の適合性も重要な要素です。シール性能は、内側のポリマー層の溶融特性に依存します。フィルムのロットによって溶融温度や組成がわずかに異なる場合、同じシール条件でも一貫した結果が得られない可能性があります。これは、材料特性のわずかな違いが歩留まりに大きな差をもたらす大規模生産において特に重要です。
電極やタブの材質も、シール品質に影響を与える可能性があります。シール領域に金属タブが存在すると、界面に不連続が生じます。これらの領域に合わせてシール条件が最適化されていない場合、タブ周辺に隙間や接着不良が発生し、漏洩の一般的な原因となります。

3．汚染と取り扱いに関する問題

シール部の汚染は、実際の生産環境における漏洩の最も一般的な原因の一つです。電解液の残留物、塵埃、電極の破片などの物質は、ポリマー層間の適切な接着を妨げる可能性があります。わずかな汚染物質でも、シール部から気体や液体が漏れる微細な隙間が生じることがあります。
電解液による汚染は特に問題となります。充填時や取り扱い時に、少量の電解液がシール部分に付着する可能性があります。電解液成分はポリマーの結合を阻害する可能性があるため、その存在はシール強度を著しく低下させる可能性があります。場合によっては、シールは最初は問題なく機能しているように見えても、保管中や使用中に界面での化学反応によって破損することもあります。
不適切な取り扱いは、密封前にパウチフィルムを損傷させる可能性があります。傷、折り目、または機械的な変形はフィルム構造を弱め、漏れやすくなります。密封時の位置ずれは、圧力分布の不均一や密封幅の不完全さを招き、不良品の発生リスクをさらに高めます。

4．設備および工具に関する要因

シール装置の状態と設計も重要な役割を果たします。摩耗したり汚染されたシールヘッドは、温度分布の不均一や圧力のばらつきを引き起こす可能性があります。加熱エレメントがシール幅全体にわたって安定した温度を維持できない場合、一部の領域はシール不足になり、他の領域は過熱する可能性があります。
工具のアライメントも重要な要素です。シールジョーのアライメントがずれていると、圧力分布が不均一になり、特定の箇所で接着力が弱くなる可能性があります。さらに、シール後の冷却が不十分だと、ポリマー層の結晶化と固化に影響を与え、最終的なシール強度に影響を及ぼします。

5．漏水原因の概要

パウチセルシール漏れの主な原因は、以下のようにまとめられます。

• 不適切なヒートシールパラメータ（温度、圧力、時間）
• アルミ積層フィルムのばらつきまたは欠陥
• シール部分の汚染（電解質、粉塵、粒子）
• 取り扱い中の機械的損傷または位置ずれ
• 機器の不安定性またはメンテナンス不良

実際には、漏洩は単一の原因ではなく、複数の要因が複合的に作用した結果であることが多い。例えば、シール温度がわずかに低いことと、軽微な汚染が組み合わさることで、どちらか一方の要因だけを個別に制御した場合では発生しない漏洩経路が生じる可能性がある。
