リチウムイオン電池製造工程のステップバイステップガイド

リチウムイオン電池の製造は、電気化学、材料科学、精密機械、熱工学、自動制御、工場レベルのシステム設計を統合した、学際的なエンジニアリングプロセスです。リチウムイオン電池の基本的な動作原理はよく知られていますが、安定した高収率かつ高性能な電池を工業的に実現するには、実験室のレシピに従うだけでは到底足りません。実際の製造環境では、製品の一貫性は、プロセスパラメータ、装置の精度、環境制御、ライン統合の相互作用に依存します。コーティングの厚さ、スラリーの粘度、電極密度、水分量などのわずかな違いでも、容量、内部抵抗、安全性、サイクル寿命に大きな差が生じる可能性があります。

そのため、電池製造への参入を計画している企業は、設備購入や工場設計を行う前に、製造工程全体を理解しておく必要があります。大規模プロジェクトでは、製造工程を独立した機械の集合体として扱うことはできません。電極の準備、セルの組み立て、電解液の充填、成形、熟成、試験といった工程を網羅する、連続的なエンジニアリングシステムとして設計する必要があります。生産ライン、ユーティリティシステム、クリーンルーム環境の専門的な計画は、後々の高額な設計変更を避けるために不可欠です。実際のプロジェクトでは、多くの失敗は材料の化学的性質ではなく、製造工程が最初から適切に設計されていなかったために発生します。

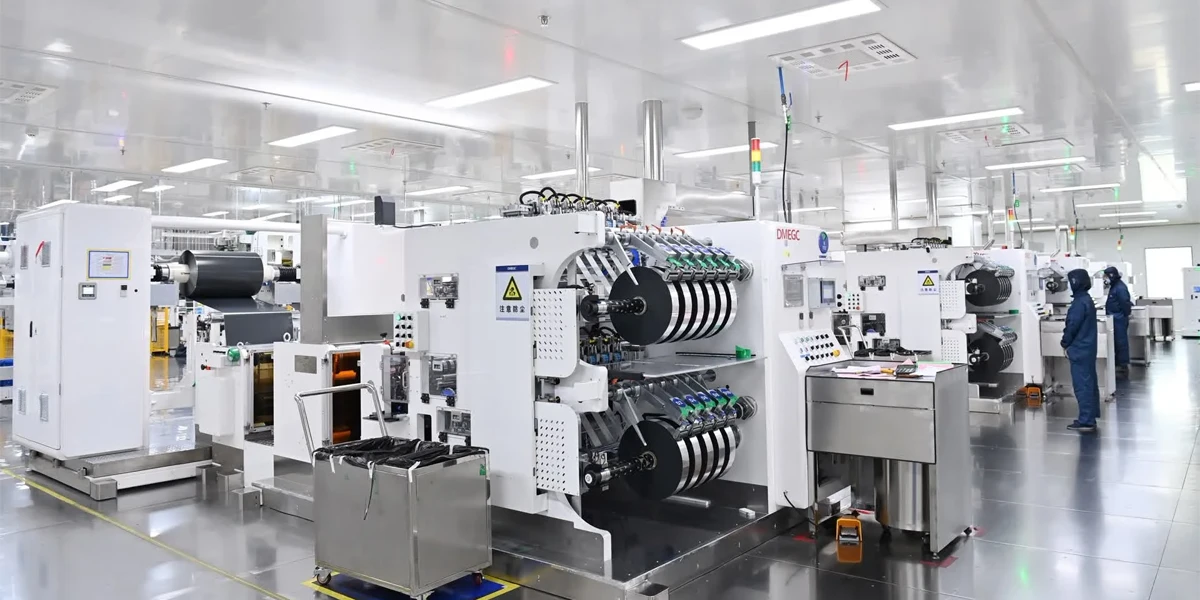

バッテリー機器と工場ソリューションのワンストッププロバイダーとして、 TOB NEW ENERGYのリチウムイオン電池生産ラインソリューション これらの製品は、実験室での研究からパイロットスケール、そして本格的な量産に至るまでのライフサイクル全体をサポートするように開発されており、初期設計段階で機器の互換性、プロセスの拡張性、および将来の拡張が考慮されるようになっています。

この記事では、リチウムイオン電池の製造プロセスについて、簡略化された実験室での説明ではなく、実際の産業現場のワークフローに焦点を当て、工学的な観点から詳細に解説します。

1. リチウムイオン電池製造の全体構造

円筒形、パウチ型、角形など、セルの形状によって組み立て方法は異なりますが、リチウムイオン電池の全体的な製造工程は類似した構造になっています。製造システム全体は、電極の準備、セルの組み立て、電気化学的活性化と試験という3つの主要な段階に分けられます。各段階には、最終製品の品質を確保するために精密に制御する必要のある複数のプロセスが含まれています。

工業プロジェクトにおいては、これらの工程は個別に設計するのではなく、一体的に設計する必要があります。優れた生産ラインを実現するには、機械の能力、材料の流れ、乾燥時間、クリーンルームのレベル、電源供給能力を適切に組み合わせることが不可欠です。そのため、通常、設備調達を開始する前に、専門的なバッテリー工場レイアウトおよびライン設計ソリューションが必要となります。

2. 電極の準備：電池性能の基礎

電極の製造工程は、リチウムイオン電池製造において最も重要な部分です。なぜなら、この段階で形成される微細構造が、エネルギー密度、サイクル寿命、内部抵抗、および安全特性を直接的に決定するからです。電極が製造されると、ほとんどの性能パラメータは後の工程で修正できないため、工業工場は高精度なコーティングおよびカレンダー加工システムに多額の投資を行っています。

2.1 スラリー混合工学

最初のステップは、活物質、導電性添加剤、バインダー、溶媒を混合して正極と負極のスラリーを調製することです。実験室規模では混合は単純に見えるかもしれませんが、工業生産では、スラリーは長期間の生産において安定した粘度、均一な粒子分布、再現性のあるレオロジー特性を維持する必要があります。分散品質のばらつきは、コーティングの欠陥、厚さの不均一性、セル間の容量のばらつきにつながります。

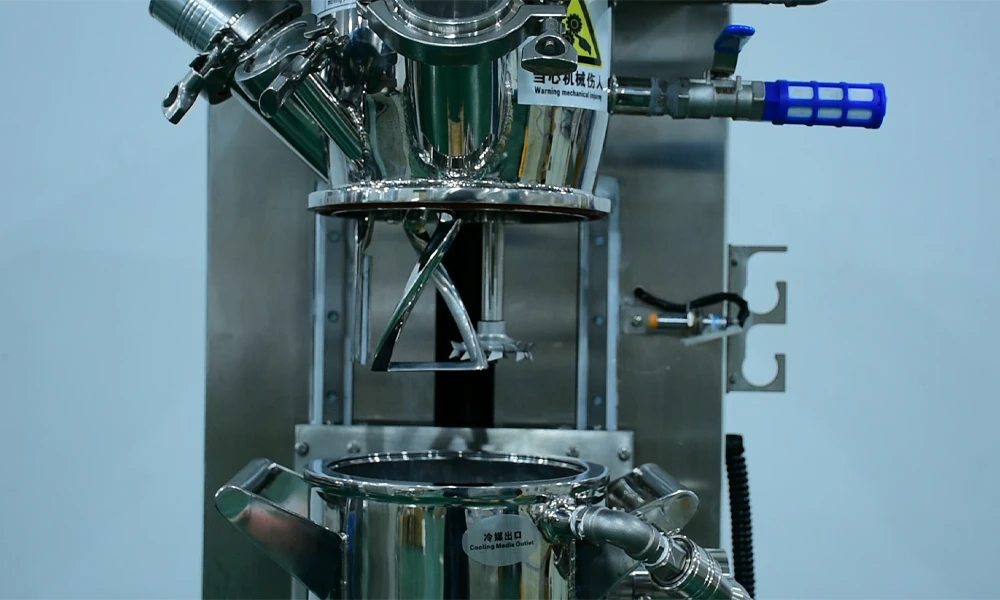

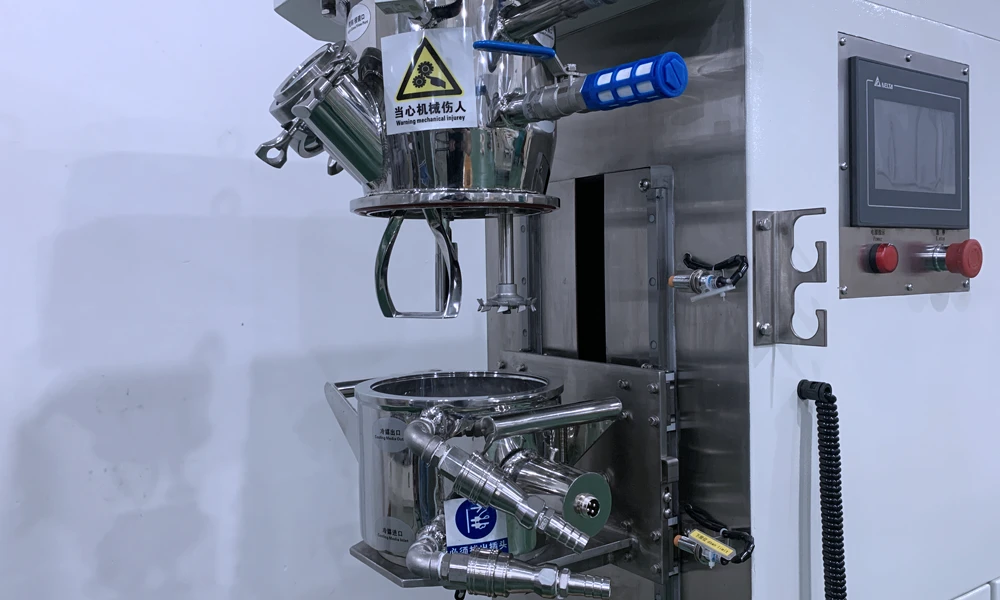

現代の生産ラインでは、温度と速度を精密に制御できる真空遊星ミキサーまたは二重遊星ミキサーが使用されています。研究機関やパイロットプラントでは、柔軟なパラメータ調整が不可欠であるため、 バッテリースラリー混合装置 研究開発用途では、複数の材料システムと少量生産に対応する必要があります。

2.2 精密コーティングプロセス

混合後、スラリーを集電体に塗布する。塗布工程では、電極の幅全体にわたって厚さ、重量、均一性を制御する必要がある。わずかな厚さのばらつきでも、形成時に容量の不均衡を引き起こす可能性がある。工業生産ラインでは、高精度かつ材料の無駄が少ない連続生産が可能なスロットダイ塗布技術が一般的に用いられる一方、ドクターブレード塗布は、その柔軟性から実験室やパイロットプラント環境では依然として広く使用されている。

大規模工場では、材料の流れを中断することなく連続生産を維持するために、コーティング機は多ゾーン乾燥炉と統合されていることが多い。

2.3 乾燥および溶剤除去

乾燥工程では、設計された微細構造を維持しながら、被覆電極から溶媒を除去します。この工程では、温度勾配、空気流量、および溶媒回収システムの慎重な制御が必要です。乾燥が速すぎると、被覆層に亀裂が生じる可能性があります。乾燥が不十分な場合は、残留溶媒が残り、形成中にガスが発生する可能性があります。

工業用塗装ラインには通常、複数の加熱ゾーンを備えた長尺の対流式オーブンが設置されています。現代の工場では、温度制御に加えて、運転コスト削減のためにエネルギー効率と溶剤リサイクルも考慮する必要があります。

2.4 カレンダー加工と密度制御

カレンダー加工は、乾燥させた電極を圧縮して目標密度と多孔度を実現する工程です。密度が高いほどエネルギー密度は向上しますが、過度の圧縮はイオン輸送を阻害し、サイクル寿命を短縮する可能性があります。したがって、カレンダー加工のパラメータは、材料系とセル設計に応じて最適化する必要があります。

パイロットラインでは、さまざまな研究プロジェクトに対応するために、ロール圧力と温度を調整する必要がある場合が多く、そのため、バッテリーのパイロットラインを構築する際には、拡張可能な装置設計が重要となる。

2.5 スリット加工と粉塵対策

カレンダー加工後、幅広の電極ロールは細いストリップ状に切断されます。この工程では、バリや微粒子の発生を避ける必要があります。金属粉塵は内部短絡の原因となるためです。工業用スリット加工機には、電極表面を清潔に保つための張力制御システム、エッジトリミング機能、集塵装置が備えられています。

3. 細胞集合：機械的構造の形成

電極の準備ができたら、次の段階はセル構造の組み立てです。組み立て方法はセルの形状によって異なりますが、基本的な原理は共通しています。この工程では、正確な位置合わせ、クリーンな環境、そして信頼性の高い電気接続を確保する必要があります。

スタッキングマシンには高い位置決め精度が求められる一方、巻取り機はしわを防ぐために安定した張力を維持する必要があります。タブの溶接もまた重要な工程であり、溶接不良は内部抵抗の増加とサイクル中の発熱につながります。工業生産では、タブの材質と厚さに応じて、超音波溶接またはレーザー溶接が一般的に用いられます。

包装は、粉塵汚染を防ぐため、クリーンルーム環境下で行う必要があります。電解液の充填には、電極の細孔への完全な浸透を確保するために真空装置が必要です。最後に、密封は湿気の侵入を防ぐため、長期的な気密性を保証するものでなければなりません。

適切なクリーンルーム設計は工場設計の一部であり、設備配置と併せて検討されるべきである。

4. 形成、経年変化、および試験

形成工程とは、アノード表面に固体電解質界面（SEI）を形成する電気化学的活性化プロセスです。この工程には、精密な電流制御と温度管理が不可欠です。また、数千ものチャンネルを長時間同時に稼働させる必要があるため、バッテリー工場の中でも最もコストのかかる工程の一つです。

形成装置は広い面積を占有し、強力な電力供給能力を必要とするため、工場計画段階でこれを考慮する必要があります。形成能力の見積もりミスは、新規バッテリープロジェクトでよくある間違いです。

5. 生産ライン統合の重要性

工業用電池製造において、工程の安定性は個々の機械だけでなく、ライン全体の統合方法にも左右されます。コーティング速度は乾燥時間、スリット速度は組立能力、成形チャネルは日産量にそれぞれ適合させる必要があります。圧縮空気、冷水、真空、電源などのユーティリティシステムも、生産規模に合わせて設計しなければなりません。

そのため、多くの企業は、複数のベンダーから機械を購入するよりも、プロセス設計、機器製造、設置、試運転をパッケージとして提供できるワンストップのバッテリー機器サプライヤーと取引することを好みます。

6. 研究室での研究から大量生産へ

ほとんどのバッテリー開発プロジェクトは、まず研究室での研究から始まり、パイロットスケールを経て、最終的に量産へと移行します。設備選定においては、この移行段階を考慮する必要があります。研究室用機器はパラメータの柔軟性を備え、パイロットラインは少量生産における安定性を確保し、量産ラインは自動化と歩留まりを重視する必要があります。拡張性の高い設備を選択することで、開発期間を短縮し、重複投資を回避できます。

TOBニューエナジー 当社は、実験装置、パイロットライン、ターンキー生産ラインを含む包括的なソリューションを提供し、お客様が生産能力を向上させながら、一貫したプロセスパラメータを維持できるよう支援します。
