リチウムイオン電池スラリーの細かさの要件

リチウムイオン電池スラリーの細かさの要件

Jun 16 , 2025

リチウムイオン電池の製造において、スラリー(主に電極スラリー)の細かさは、電極性能(容量、レート特性、サイクル寿命、安全性など)とプロセス安定性に影響を与える重要なパラメータです。電池の種類によって、正極活物質/負極活物質の固有特性(結晶構造、イオン伝導性/電子伝導性、比表面積、機械的強度、反応性など)と電極微細構造に対する要件が異なるため、スラリーの細かさ(通常はD50、D90、Dmaxなどの粒度分布指標で測定)は大きく異なります。

以下は、主要なバッテリー タイプに対するスラリーの細かさの要件の詳細な分析です。


I. リチウムコバルト酸化物(LCO)電池

1. 材料特性:

層状構造(R-3m)、理論容量が高い(約274 mAh/g)、圧縮密度が高いが構造安定性が比較的低い(特に高電圧時)、サイクル寿命と熱安定性が中程度、コストが高い。

2. 細かさの要件):

高い粒子径が求められます。通常、D50は5~8μm、D90は15μm未満、最大粒子径Dmaxは20~25μm未満が求められます。

3. 理由:

  • 高レート性能: 粒子が細かくなると、粒子内のリチウムイオンの拡散経路が短くなり、高レート充放電が容易になります。
  • 高い圧縮密度: 微粒子がより密に詰まるため、電極の圧縮密度と体積エネルギー密度が向上します。
  • 副反応の低減/サイクルの改善: 小さく均一な粒子は、より均一な固体電解質界面 (SEI) フィルムの形成に役立ち、大きな粒子の局所的な応力集中と電解質との副反応によって生じる亀裂を低減し、サイクル安定性 (特に高電圧時) を向上させます。
  • 分極の低減: 粒子サイズを小さくすると、電荷移動抵抗と濃度分極を低減できます。

II. リン酸鉄リチウム(LFP)電池

1. 材料特性:

オリビン構造(Pnma)、極めて安定した構造(強いPO結合)、長いサイクル寿命、優れた熱安全性、低コスト。しかし、電子伝導性とイオン伝導性はともに低く、圧縮密度と電圧プラトーは低い。

2. 細かさの要件:

非常に高い微細化が求められます。通常、D50は0.2~1.0μm(200~1000nm)、D90は2~3μm未満が求められます。これは、主流のリチウムイオン電池正極材料の中で最も微細化が求められます。

3. 理由:

  • 本質的な低導電性の克服:これが根本的な理由です。LFPの極めて低い電子伝導性とイオン伝導性が、その性能を阻害する主なボトルネックとなっています。LFPをナノサイズ化(D50<1μm)することで、レート特性を向上させ、電子とリチウムイオンの輸送経路を大幅に短縮することが可能になります。
  • レート性能の向上: ナノ粒子により、高レートの充放電が可能になります。
  • タップ/圧縮密度の向上: ナノ粒子自体のタップ密度は低いですが、適切な粒子形態 (球状化など) とスラリー/電極プロセスにより、微細な一次粒子がよりよく充填され、電極圧縮密度が向上します (ただし、LCO/NCM よりは低い)。
  • 容量を完全に活用: すべての粒子が電気化学反応に完全に参加できるようにし、大きな粒子内の非反応性の「デッドゾーン」を回避します。

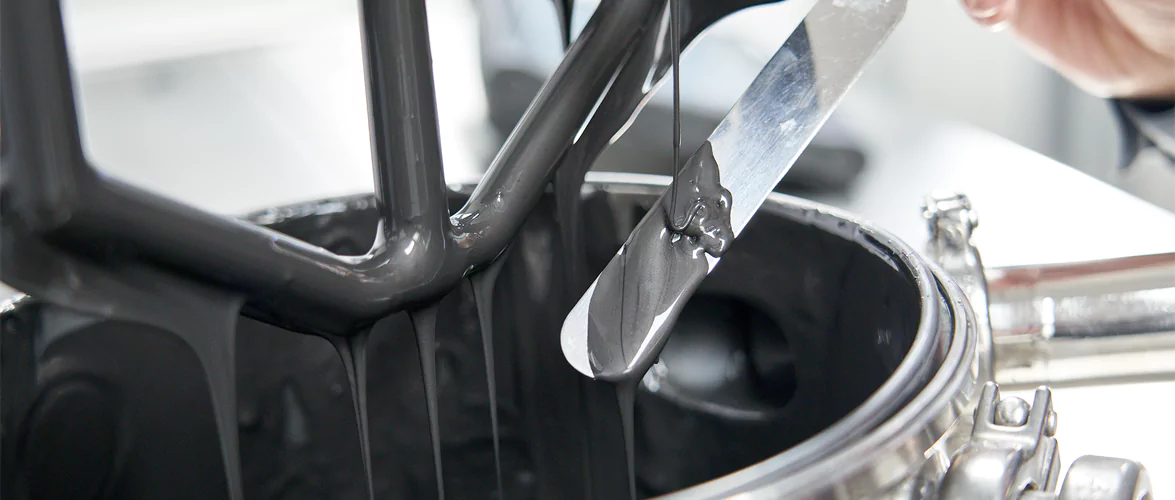

battery slurry

III. NCM電池(LiNiₓCoᵧMn₂O₂)

1. 材料特性:

層状構造(R-3m)は、コバルト酸リチウムの高容量・高電圧特性、ニッケル酸リチウムの高容量特性、マンガン酸リチウムの安定性・低コスト特性を兼ね備えています。性能(エネルギー密度、レート特性、サイクル寿命、安全性、コスト)は、具体的な比率(例:NCM111、523、622、811)によって異なります。ニッケル含有量が多いほど、容量とエネルギー密度は高くなりますが、構造安定性と安全性の面で課題が大きくなります。

2. 細かさの要件:

高い純度が求められますが、ニッケル含有量が増えるにつれて特定の要件はより厳しくなります。

  • 中/低ニッケル(例:NCM523 以下):D50 は通常 6 ~ 10 μm、D90 < 18 ~ 22 μm。
  • 高ニッケル(例:NCM622、811、NCA):D50 ではより細かい粒子が必要となり、通常は 3 ~ 8 μm(特に 811/NCA はより細かい傾向があります)、D90 は 12 ~ 15 μm 未満、Dmax は 20 μm 未満に厳密に制御されます。

3. 理由:

  • 高いエネルギー密度/レート性能: 微粒子により、圧縮密度とレート性能が向上します (Li⁺ 拡散経路の短縮)。
  • 高ニッケル材料の構造安定性の向上: 高ニッケル材料 (高反応性) は、サイクリング中に構造劣化 (相転移、微小亀裂など) が発生しやすくなります。
  • 微細で単分散の粒子は、粒子内の応力集中と亀裂の発生/伝播を軽減します。
  • より均一で安定した CEI フィルムを形成し、電解質の消費と遷移金属イオンの溶解を減らします。
  • サイクリング中の粒子の粉砕を軽減し、サイクル寿命を向上させます。
  • 界面インピーダンス/分極を低減します。LCO と同様です。
  • 安全性に関する考慮事項: 粒子が細かいほど、放熱性が比較的良くなり、構造がより安定するため、安全性が向上します (特にニッケル含有量の高い材料の場合)。

IV. NCAバッテリー(LiNiₓCoᵧAl₂O₂)

1. 材料特性:高ニッケルNCM(高容量、高エネルギー密度)と非常に類似しています。アルミニウムドーピングは構造安定性とサイクル性能の向上を目指していますが、プロセス上の課題(例:湿度への感受性)と安全性の課題が残っています。

2. 細かさの要件:

非常に高い粒度が求められ、高ニッケルNCM(例:811)に近い、または同等の粒度が必要です。D50は通常3~7μm、D90は12~15μm未満で、Dmaxは厳密に管理する必要があります。

3. 理由:

高ニッケルNCMと同一。ナノサイズ・微粒子化による構造安定性、サイクル寿命、安全性の最大化と高エネルギー密度の追求を核としています。


V. チタン酸リチウム(LTO)電池

1. 材料特性:

スピネル構造(Fd-3m)を負極に使用。「ゼロ歪み」特性(体積変化が最小限)、超長サイクル寿命(10,000サイクル以上)、優れたレート特性と低温特性、極めて高い安全性を特徴としています。ただし、動作電圧が高い(Li+/Li比で約1.55V)ため、セル全体の電圧とエネルギー密度が低くなります。

2. 細かさの要件:

中粒度から細粒度が求められます。D50は通常1~5μm、D90は10~15μm未満です。LFPよりも粗く、場合によってはNCM/LCOよりもわずかに細粒、あるいは同等の粒度となります。

3. 理由:

  • 高レート性能:LTO 自体は優れた導電性を備えていますが、粒子サイズを細かくすることで、Li⁺ 固相拡散経路を短縮し、超高レート性能(急速充電など)を向上させる効果的な手段となります。
  • 圧縮密度の増加: LTO は「ゼロ歪み」ですが、圧縮密度の増加は体積エネルギー密度の向上に役立ちます (絶対値が低いにもかかわらず)。
  • 電極インピーダンスの低減: 微粒子により、より緊密な導電ネットワークの形成が促進されます。
  • 加工性と性能のバランス:LTOナノ粒子を過度に微細化すると、比表面積が大きくなり、スラリー粘度の大幅な上昇、固形分濃度の低下、バインダー/導電剤の使用量の増加、電解液との副反応の悪化といった問題が生じます(LTOは安定していますが、ナノサイズ化によって表面活性が高まります)。したがって、高レート性能と加工性/コストのバランスをとることが、LTOナノ粒子の微細化の要件となります。


VI.全固体電池 (SSB)

1. 重要な注意:

「全固体電池」は、様々な技術ルート(ポリマー、酸化物、硫化物電解質)を網羅しており、正極・負極材料の選択肢も多様です(上記の材料のいずれか、あるいはリチウムを豊富に含むマンガン系、リチウム金属アノードなどの新材料も使用可能)。スラリーの細かさに対する要件は非常に複雑で、具体的なシステムによって大きく異なりますが、いくつかの共通する傾向があります。

2. コアチャレンジ:

固体‐固体界面接触。液体電池では電解質が細孔を濡らして充填しますが、固体電解質は硬い粒子であるため、活物質との点接触によって大きな界面抵抗が生じます。これは固体電池の中心的な課題の一つです。

3. 細かさの要件の傾向:

  • 一般的に、より高い細かさが求められます。活物質粒子と固体電解質粒子の両方で、通常、より細かい粒子サイズ(D50 は多くの場合、サブミクロンからミクロンの範囲)が必要です。
  • 理由:

(1)固体−固体接触面積の増大:微粒子により接触界面が大きくなり、界面インピーダンスが低減します。

(2)イオン輸送経路の短縮:微粒子化により、活物質と固体電解質内およびそれらの界面におけるLi⁺の輸送距離を短縮することができる。

(3)より均一な複合体の実現:複合電極(活物質+固体電解質+導電剤+バインダー)を調製する際には、各成分の粒子サイズと形態の整合性が非常に重要です。通常、均一に混合し、効果的なイオン/電子伝導ネットワークを形成するためには、各成分の粒子径を同等にする必要があります。

4. 具体的なシステムの違い:

  • 硫化物固体電池:極めて高い粒子径が要求されます。硫化物電解質(LPSなど)は通常、サブミクロン、さらにはナノサイズの粒子(D50 < 1 μm)に加工する必要があり、活物質もナノサイズであることが多く、良好なイオン浸透ネットワークを形成するには、極めて均一な混合(多くの場合、高エネルギーボールミルを使用)が必要です。最大粒子径制御は非常に厳格です。
  • 酸化物固体電池:電解質(例:LLZO)は通常硬く、粒子サイズが大きい(ミクロンレベル)。接触性を向上させるため、活物質(特に正極)にもより小さな粒子(例:D50 1~5μm)が使用される傾向があり、少量のポリマーバインダーまたは液体湿潤剤(準固体)の導入が必要になる場合があります。混合均一性に対する要件は高い。
  • ポリマー固体電池:プロセスは従来の液体電池に比較的近い。ポリマー電解質は加熱後に一定の流動性を示す。活物質の細かさに対する要求は、対応する液体システム(例:LFP、NCM)と同等か、わずかに高く、主に界面接触とイオン輸送を向上させるためである。ポリマー電解質自体(例:PEO粒子)の細かさも制御する必要がある。
  • 陽極(例:リチウム金属、シリコンベース):リチウム金属箔を使用する場合、スラリーの細かさに関する要件はありません。複合陽極(例:リチウム化シリコン/グラファイトと固体電解質を混合したもの)を使用する場合、シリコン粒子と固体電解質粒子の細かさと混合均一性に関する要件は非常に高くなります。


VII. 要約と要点:

1. 最も厳しい要件:

リン酸鉄リチウムは、その固有の導電性の低さから、ナノスケールという極めて高い微細化が求められます。高ニッケル三元系(NCM811/NCA)や硫化物固体電池の活物質/電解質にも、非常に高い微細化(サブミクロンからミクロン)が求められます。

2. 高い細かさの要件:

酸化物/ポリマー固体電池のリチウムコバルト酸化物、中/低ニッケル三元、および活性材料は、通常、エネルギー密度、レート性能、および安定性を向上させるために、高い細かさ(D50 数ミクロン)を必要とします。

3. 中程度の細かさの要件:

チタン酸リチウムには、速度性能と加工性のバランスが取れた、中程度から微細な粉末度(D50 1~5 μm)が必要です。

4. 中核となる推進要因:

  • 材料固有の欠陥の克服:LFP の導電性の低さは、超微粒子が必要となる最も典型的な例です。
  • 運動性能(速度能力)の向上:ほぼすべての材料は、イオン拡散経路を短くするために粒子サイズを小さくする必要があります。
  • エネルギー密度(圧縮密度)の向上:微粒子により、タイトなパッキングが可能になります(特に LCO、NCM の場合)。
  • 構造安定性とサイクル寿命の向上:特に層状材料(LCO、NCM、NCA)において重要です。微粒子化は応力亀裂や副反応を低減します。これが、高ニッケル材料において微粒子化が追求される主な理由です。
  • 固体-固体界面の最適化(固体電池):これは固体電池と液体電池を区別する中核要件であり、より細かい粒子とより均一な混合に対する需要を普遍的に推進しています。

5. トレードオフの考慮:

粒子が細かければ細かいほど良いというわけではありません。粒子が細かすぎると、以下のような問題が生じる可能性があります。

  • 比表面積が大幅に増加 -> スラリー粘度が高く、分散が困難、固形分含有量が低い、バインダー/導電剤の使用量が増える -> コストが上昇し、プロセスが難しくなり、エネルギー密度が低下する可能性があります。
  • 高い表面活性 -> 副反応が悪化し(電解質/リチウム源の消費、ガス発生)、サイクル性能が低下する可能性があります(特に高ニッケルなどの反応性の高い材料の場合)。
  • 粒子の凝集が激しい -> 均一性と性能に影響

したがって、各電池材料に最適なスラリー粒度は、材料特性、性能目標(エネルギー、出力、寿命、安全性)、そしてプロセスの実現可能性/コストの間で綿密なトレードオフと最適化を行った結果です。メーカーは通常、特定の材料サプライヤー、配合設計、プロセス装置、そして製品のポジショニングに基づいて、最適な粒度制御範囲を決定します。
